andando fuori tema dall'Orione di apertura vi chiedevo se nella mia infinita ignoranza in elettronica riesco a capire se in un mio vecchio ampli riposto da anni sono partiti i finali e quindi riparazione costosa per il modesto valore dell'oggetto o se sono problemi ai commutatori.
L'oggetto è un vetusto Marantz PM 7200 da cui su due uscite non sento una cippa e dalle altre due una sento a basso volume e l'altra normale.
Vi prego non partite a paroloni e formule altrimenti vi banno subitolo ripeto in quel campo sono una vera capra.
Sarebbe un ripristino di un vecchio impianto di 25 anni fa completo di radio, lettore stesso marchio, due casse Chario con bass reflex ( che vanno bene ) e due stravecchie ESB a cui avevo fatto rifare i woofer, il tutto sta riposando da tanto tempo.
Allora per verificare poco fa sono andato prenderlo in soffitta e l'ho collegato, dietro dispone di otto uscite, 4 per la sezione 1 e 4 per la 2.
Ora se collego alla 1 le due casse funziona tutto, al momento funziona il balance e non ronza, sulla due sento solo dal canale dx, azionando i vari pulsanti di comando delle uscite si sente che i relè si eccitano, se lo apro con un comune tester riesco a vedere se il finale è andato o se qualche cosa sia interrotto prima?
prima un occhio al service manual: tra l'uscita della coppia di amplificatori e le due 'zone' ci sono solamente i 2 relè che commutano le uscite. Al di sotto c'è anche quello della cuffia che non ha un ampli dedicato.
“ Ora se collego alla 1 le due casse funziona tutto, al momento funziona il balance e non ronza, sulla due sento solo dal canale dx, „
Verificare le piste sotto i terminali di uscita e l'integrità dei medesimi. In genere meccanicamente collegati al telaio, però... Poi:
Se dall'uscita 1 funziona tutto e dall'uscita 2 si sente solo il canale dx significa che con buona probabilità sono i contatti del relè della zona 2 i responsabili del malfunzionamento. Verificare prima di tutto la continuità tra i contatti NC/NO del relè ed in caso sostituzione. In caso negativo verificare che cambi lo stato logico (spk1/spk2), un terminale del multimetro a massa e l'altro sul terminale lato fascia di 6279 e 6280 si dovrebbero leggere circa 24V se relè on 0 se off.
Notare che il circuito di protezione è realizzato con 7317 che in caso di offset o sovracorrente toglie il riferimento di massa a TUTTI i relè, quindi è da escludere che, in caso di intervento, funzioni solamente un canale (sx o dx) o una zona (compresa cuffia).

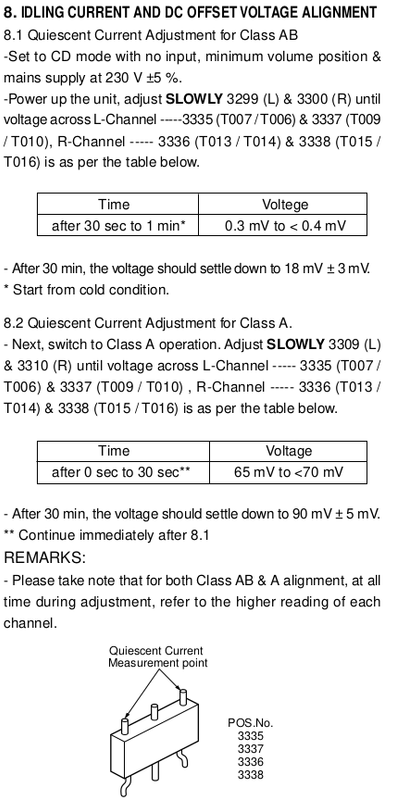

Su 3355 o 3356 con segnale in ingresso puoi con un po' di fortuna leggere qualcosa dall'uscita dell'ampli (dipende dal multimetro che usi). Meglio un oscilloscopio.
Grazie a tutte per i preziosi consigli, pomeriggio lo apro e vedo fino a dove posso arrivare, per le misurazioni purtroppo dispongo solo di tester HT21 per cui molto limitato, almeno tutti i potenziometri sento che non hanno nessuna interruzione e anche i commutatori lavorano.
solo una piccola nota: per i segnali di prova basta un poco di intraprendenza per aggirare l'assenza di un generatore.
apri audaciy, seleziona genera tono, seleziona il tipo di forma d'onda, la frequenza e durata. Esporta in wav e masterizza su cdrw e usa il lettore cd come sorgente. In alternativa collega direttamente l'uscita della scheda audio del pc/laptop ad un ingresso qualsiasi (tranne phono) dell'ampli, o metti tutto sul telefono e usa l'uscita cuffia.
non sarà come un vero generatore di bf ma per fare eventuali prove va più che bene.
