Da RCE ho comperato un vecchio teleconverter Sigma 1,4X: preso a poco perche' era rotto e non funzionava l'af.
Portato a casa e sbudellato all'istante per ripararazioni.

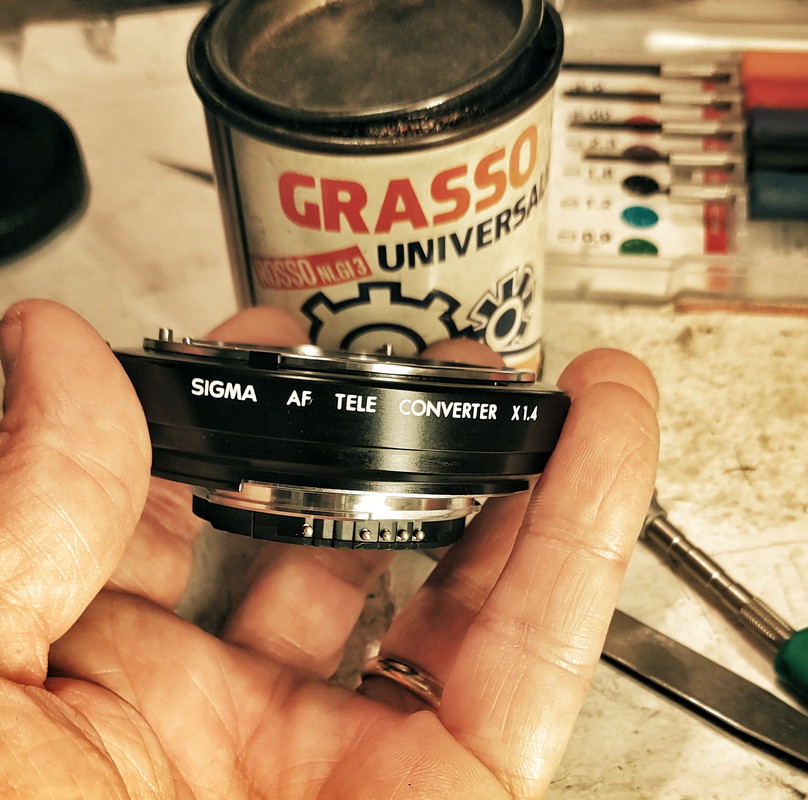

Eccolo
E' prima della serie APO del 2005, sul web info prossime a zero, ma ha tutto: indice ai, trasmissione af a vite, contatti per passaggio dati: con questo puoi usare i vecchi manuali e i moderni af e af-d.
Mi poteva essere utile per il pompone 80-200 f 2.8, che ho sistemato di recente.
Come vedete e' di dimensioni assai contenute, piuttosto pesante e in gran parte di ottimo ferro.
Gli ingranaggi sono tutti in nobile ottone

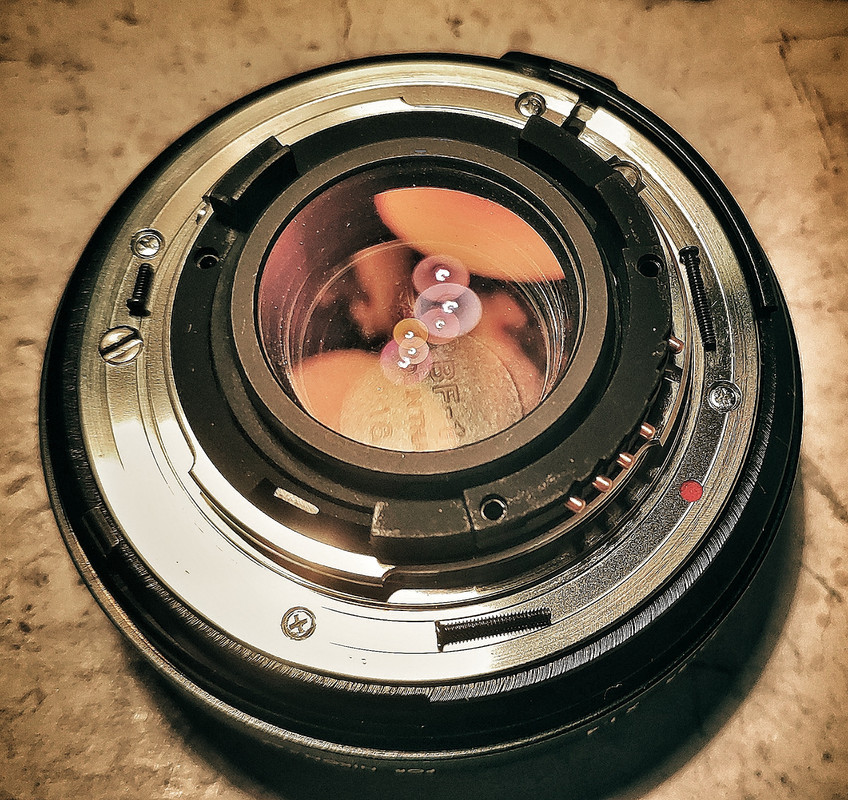

Questo e' il lato obiettivo con l'indice mobile ai, il leveraggio per il diaframma e la presa di forza

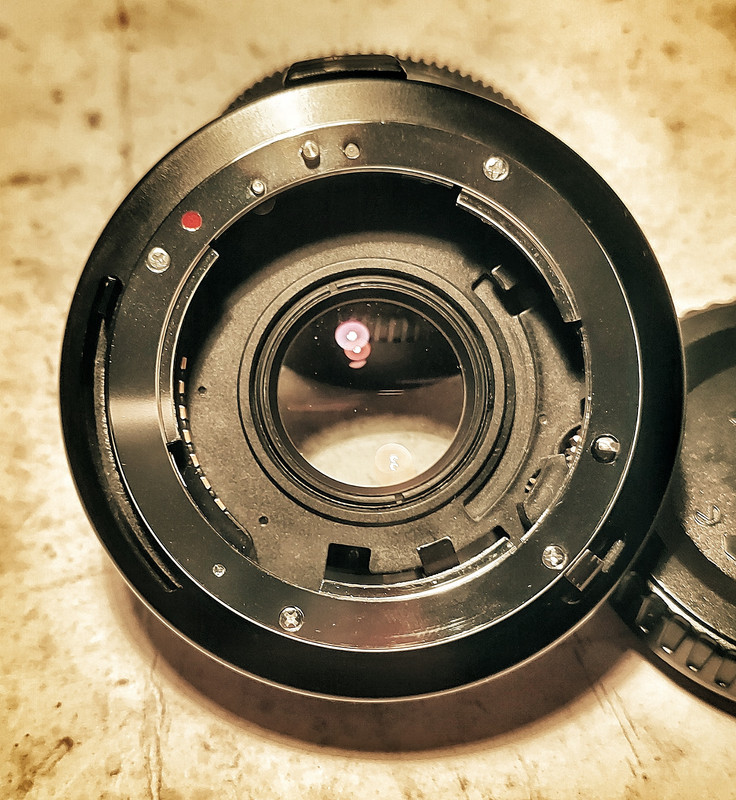

Questo e' il lato reflex, con tutte le sue robine al posto giusto ed i 5 canonici pin di contatti elettrici
Pensavo che fosse un problema di ossidazione e mi son messo a pulire i contatti, ma non succedeva niente, quindi l'ho aperto e con mia grande sorpresa dentro ho trovato parecchia elettronica, la cui utilita' dentro un teleconverter mi sfugge assolutamente.
Ovviamente info in rete zero: il chippone dovrebbe essere una cpu a 4bit, poi ci sono 2 regolatori di tensione (probabilmente uno dei due costituiva il guasto), un diodo, qualche resistenza e 3 condensatori, tutti maledetti smd di vecchia scuola.
Senza schema e' impossibile sapere il tipo di componenti attivi, percio' non si puo' riparare.
Cosa servissero e' un mistero: osservando il circuito si deduce che i dati provenienti dall'obiettivo venivano intercettati dalla cpu a 4bit e rispediti alla reflex, ma il motovo di questa elaborazione mi sfugge...

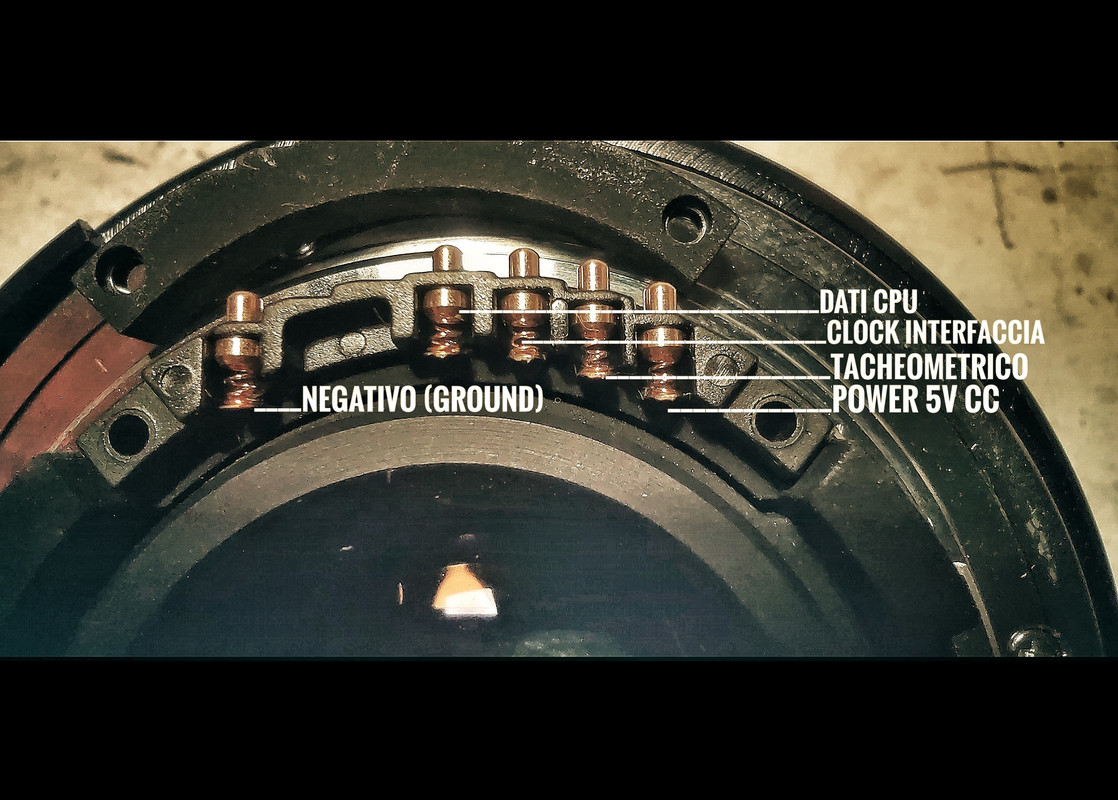

Ecco lo schema della vecchia interfaccia Nikon AF
Notate i micrimi pin sostenuti da molle lillipuzziane, tutto nobilmente placcato oro contro ogni ossidazione
Ho quindi deciso di procedere all'italiana: ho eliminato il passaggio di dati alla cpu aliena, ri-dirottando il flusso alla reflex bypassando la componentistica del teleconverter.

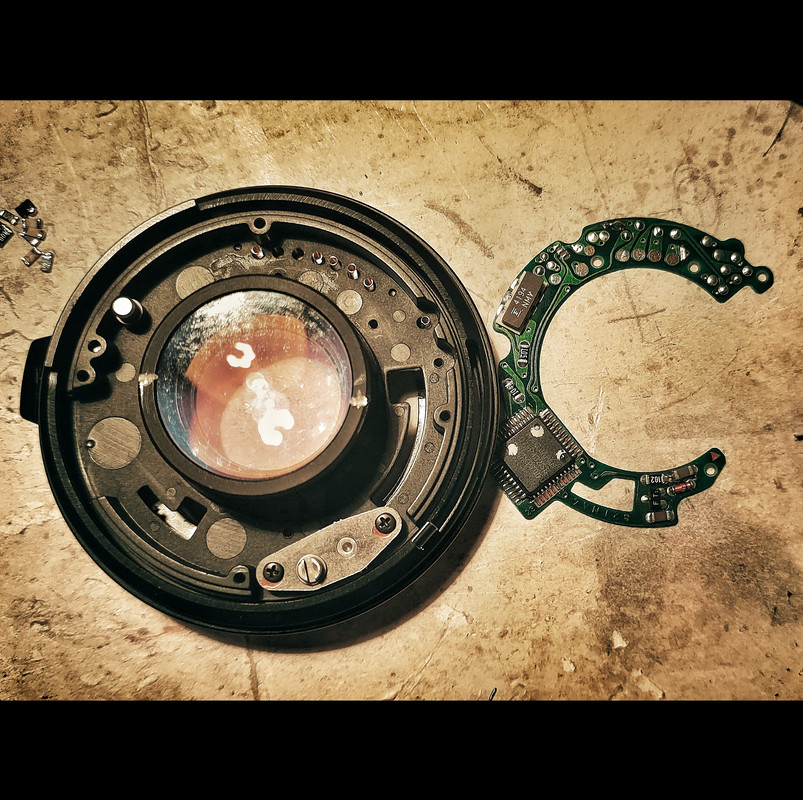

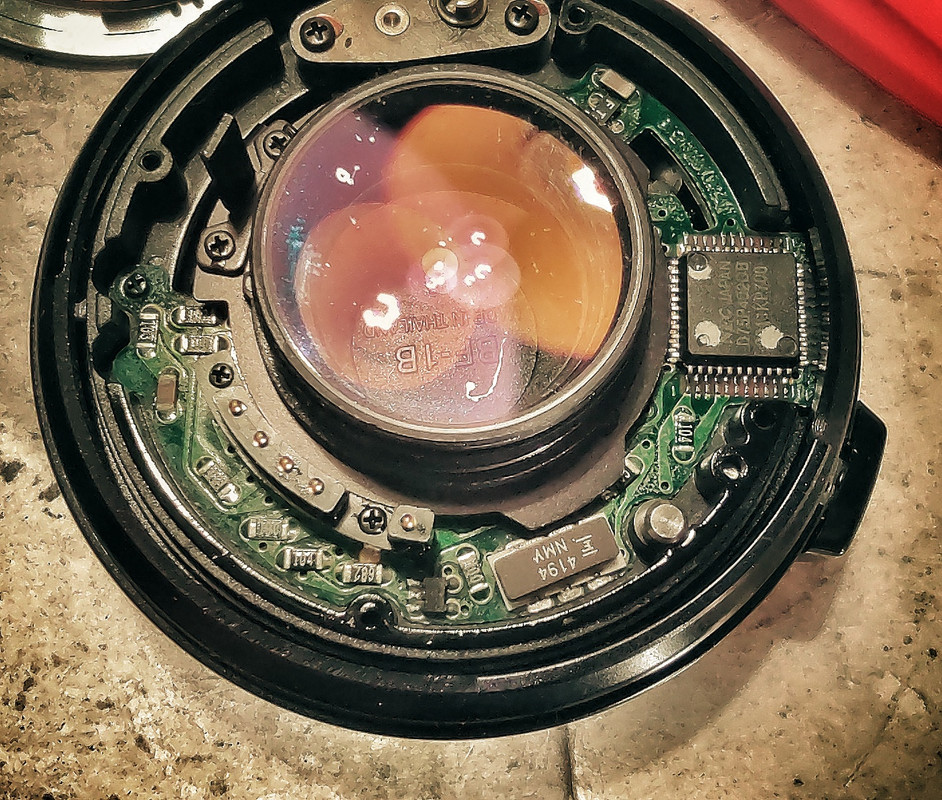

Ecco la piastra con i componenti che intercettano i segnali

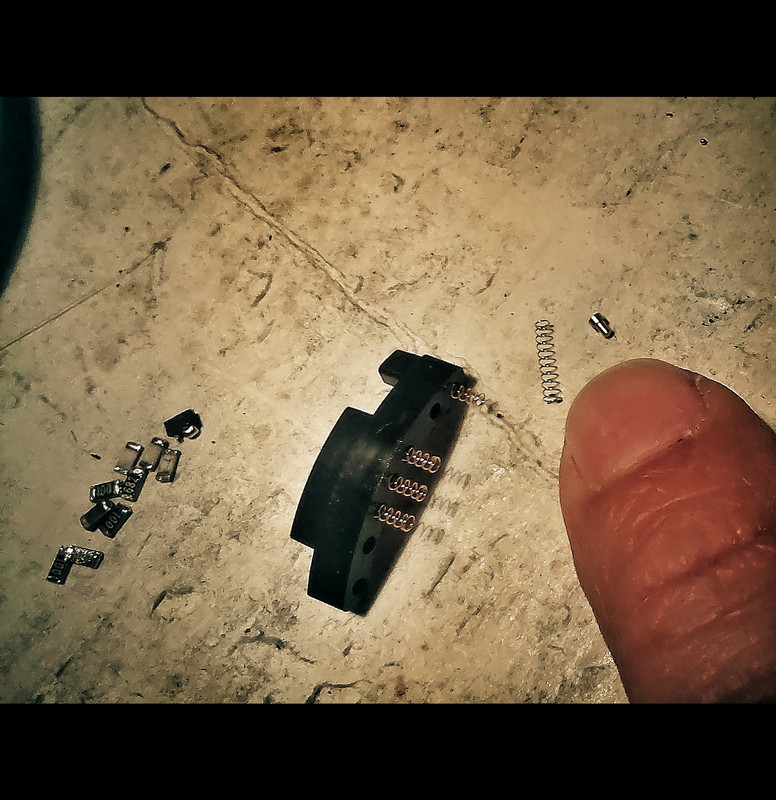

Si trattava di togliere alcuni smd in modo da isolare i contatti dal resto dell'elettronica, tagliare una pista e installare un ponticello per ripristinare il collegamento diretto tra il pin dati lato obiettivo e quello lato reflex (interrotto dall'instradamento forzato delle info verso la nuova cpu a 4bit).

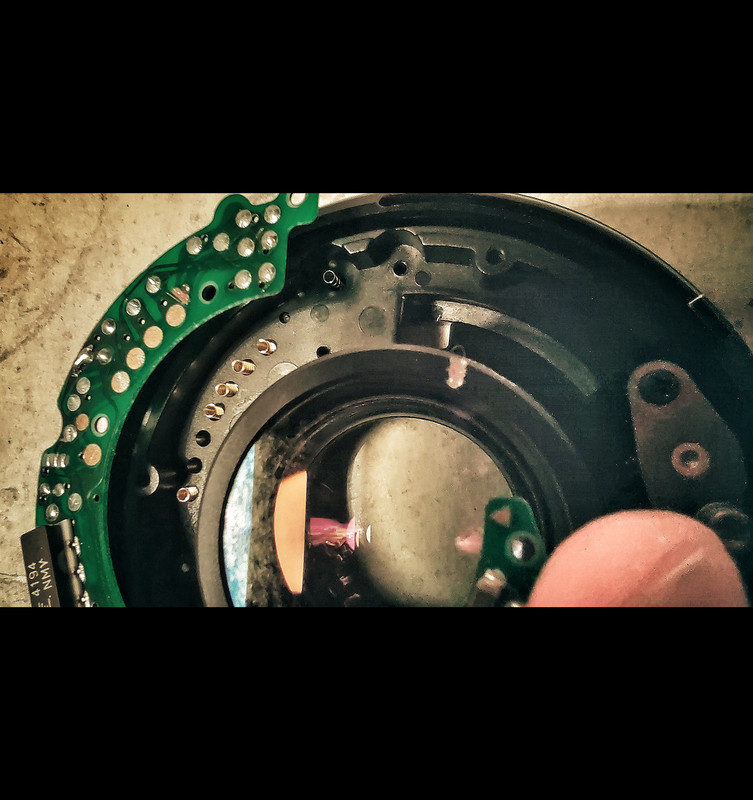

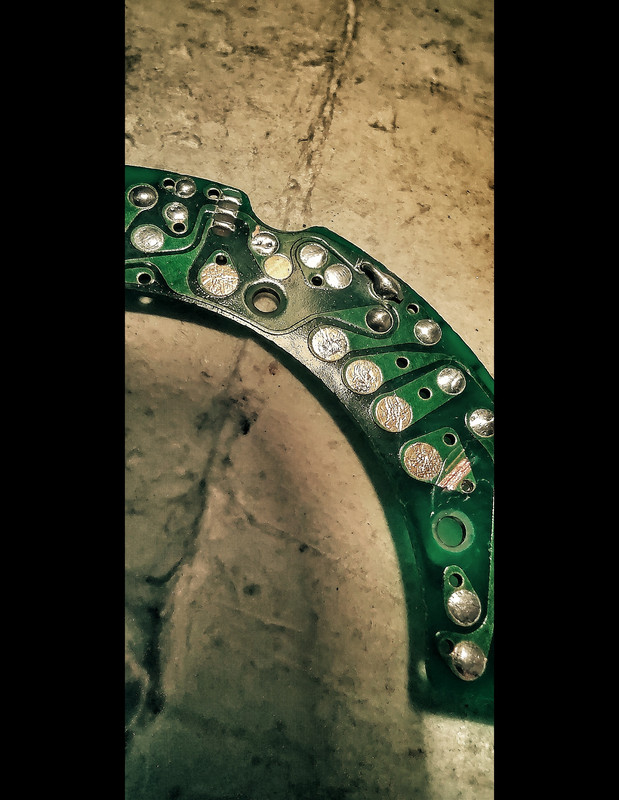

Dopo mezz'oretta di saldatore ecco la piastra spogliata e ponticellata

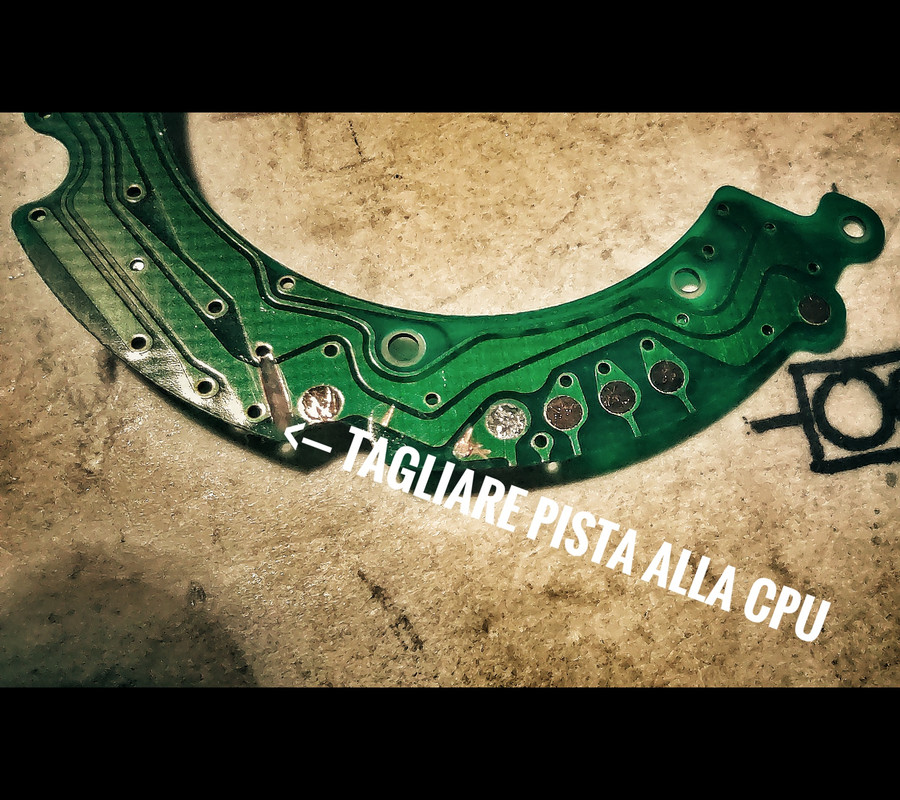

E con la pista tagliata
Vista d'insieme
Eccoci alla fase di riassemblaggio, con l'allineamento dei pin tra un lato e l'altro del teleconverter
Alla fine, dopo una verifica col tester, i collegamenti funzionavano alla perfezione e una volta messo in mezzo tra D200 ed 80-200 f 2,8 l'af ha funzionato a dovere, con mia grande soddisfazione
Come va ? Meglio evitare il controluce perche' i coating ambrati sono poco efficaci ed introducono ac parecchio marcata, ma l'af resta reattivo (f 2.8 con un 1,4x = f 4.0) e la nitidezza non ne risente piu' di tanto.
Per 20€ ora ho un teleconverter con un minimo di usabilita' a bordocampo.
...E che cavolo ci facesse con quell'elettronica dentro il teleconverter, rimane per me un vero mistero ....
|
| inviato il 17 Ottobre 2022 ore 11:31
Forse per la stabilizzazione sull'obiettivo? cambiando lunghezza focale immagino il motorino IS dovrebbe lavorare in modo diverso... Mistero |
| inviato il 17 Ottobre 2022 ore 19:37
Sì, la cosa più ragionevole è che servisse per l'IS della lente.
comunque: grande Jacopo! |
| inviato il 17 Ottobre 2022 ore 20:33
Mah, e' un converter prodotto ben prima del 2005: c'era gia' la stabilizzazione all'epoca ?
Intanto, siccome son maniaco della polvere nelle lenti e visto che l'elettronica e' a posto, oggi l'ho riaperto per pulirlo.
Ecco.... : puo' capitare che qualche babbeo con una manovra azzardata faccia cadere 4 lenti su cinque sul banchetto da lavoro .... e con ENORME botta di chiappe i preziosi vetri si impilino correttamente uno sull'altro, mantenendo quindi gli orientamenti originali ....
Bene, ora posso affermare con assoluta certezza che ha 5 lenti, e lo schema e' abbastanza simmetrico, tipo concava + concava - neutra - convessa + convessa, senza doppietti collati e tutte spaziate in aria con la seconda concava dal corpo vetroso piuttosto spesso e quella in mezzo, la terza, assolutamente piatta e neutra, tant'e' che anche invertendone le facce non accade assolutamente nulla.
Il trattamento antiriflesso e' ambra scuro, e soffre orribilmente di ac... e se lo dico io vuol dire che e' proprio "orribilmente" |
| inviato il 17 Ottobre 2022 ore 20:41

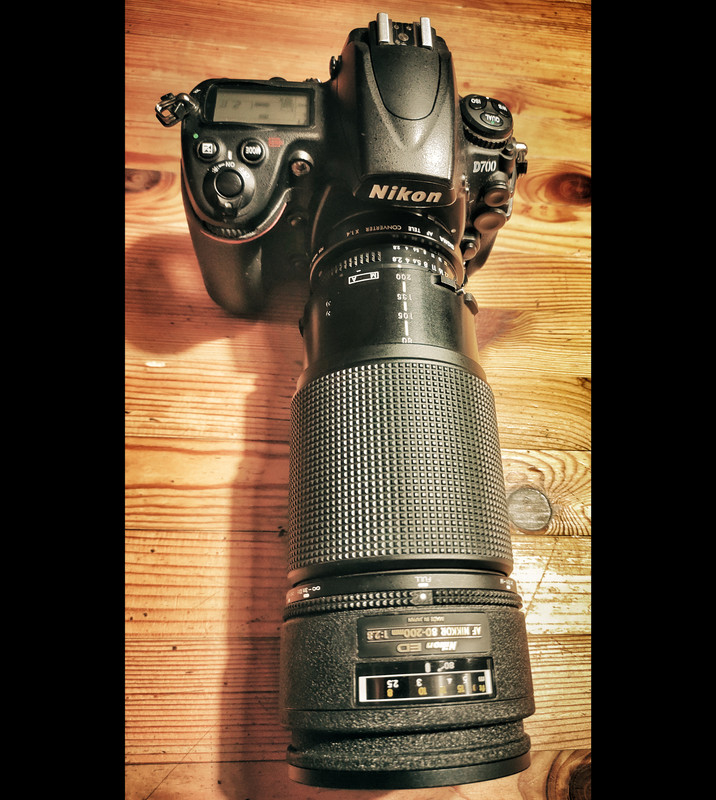

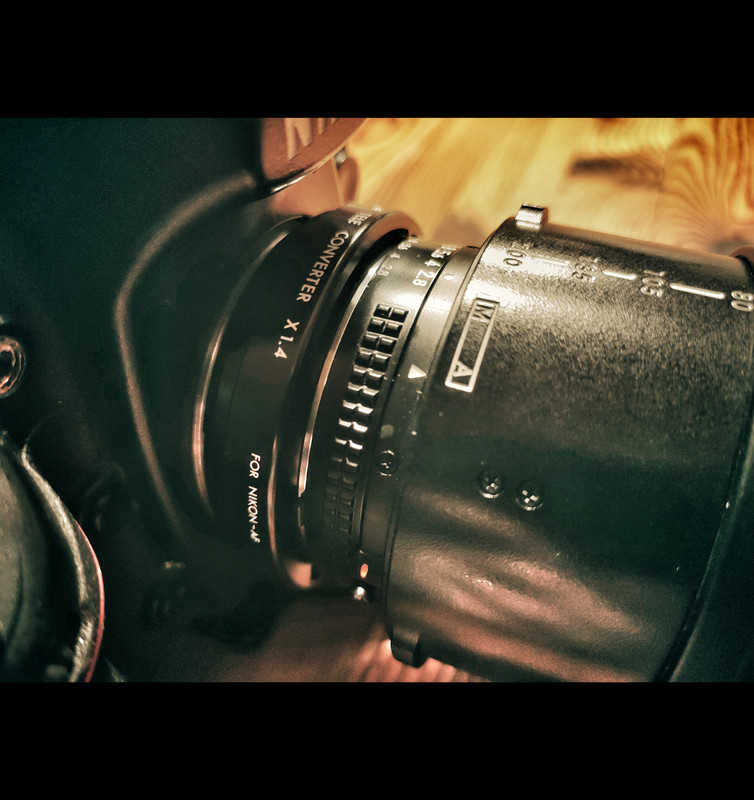

Eccolo qui sulla D700 con il pompone felice
