| inviato il 02 Febbraio 2025 ore 14:57
Finalmente sono riuscita a sistemare il problema del caricamento immagini, non era il S.O. ma la scheda video, adesso sto utilizzando quella integrata, è un bradipo, ma meglio che nulla.

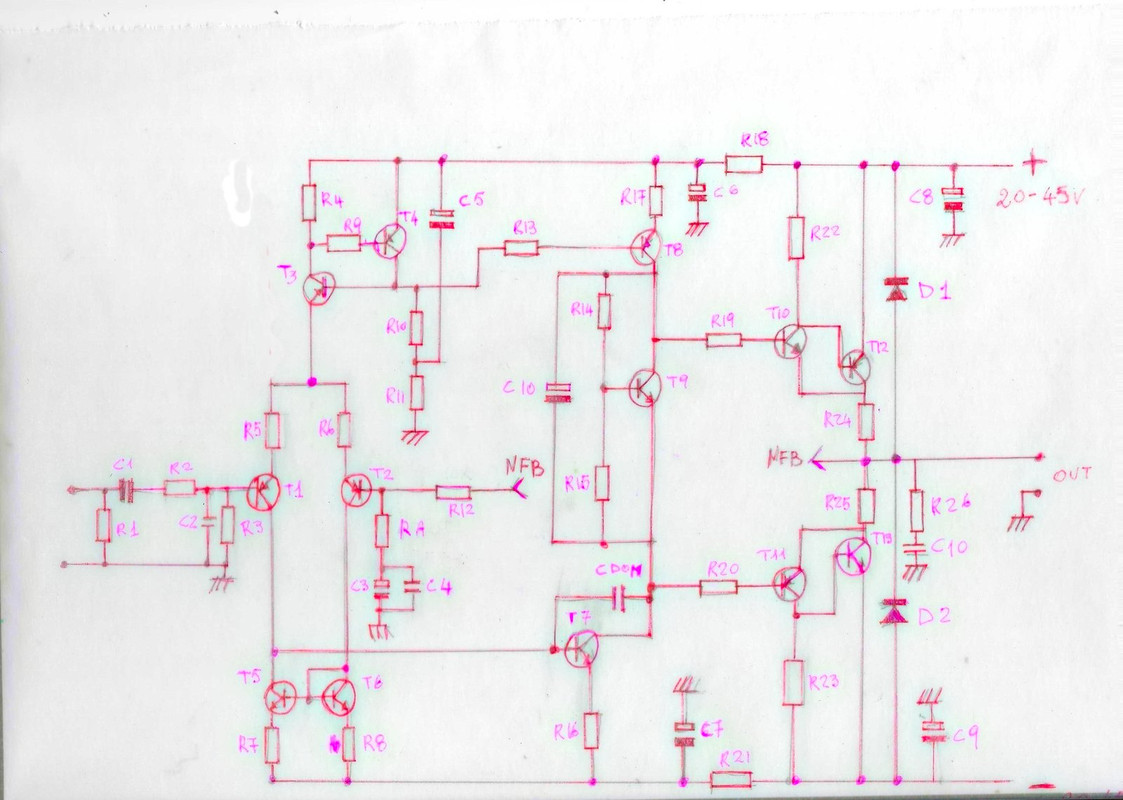

Questo
è lo schema elettrico del "mio" ampli,
Elenco componenti
C1 4.7 uF mkp
C2 470 pF
C3 470uF 25V
C4 100nF
C5 -C6- C7- C8- C9 100uF 50V
C10 100uF 25V
C dom 10pf polistirene
R1 100K
R2 1K
R3 10K
R4 150
R5 - R6 100
R7 - R8 68
R9 1K
R 10 - R11 - R12 10K
RA 330-470
R13 2.2K
R14 - R15 1K
R16 68
R 17 100
R18 -R21 47 - 68
R19 - R20 47
R22 - R23 68
R24 - R25 0.1 5W
R26 10 3W
T1 - T2 BC559B
T3 - T4 BC556B
T5 -T 6 BC 547B/C
T7 2SC6136 2N5551
T8 2SA1013 2N5401
T9 -T10 BD139
T11 BD140
T12-13 più avanti
D1 - D2 1N4004-4007

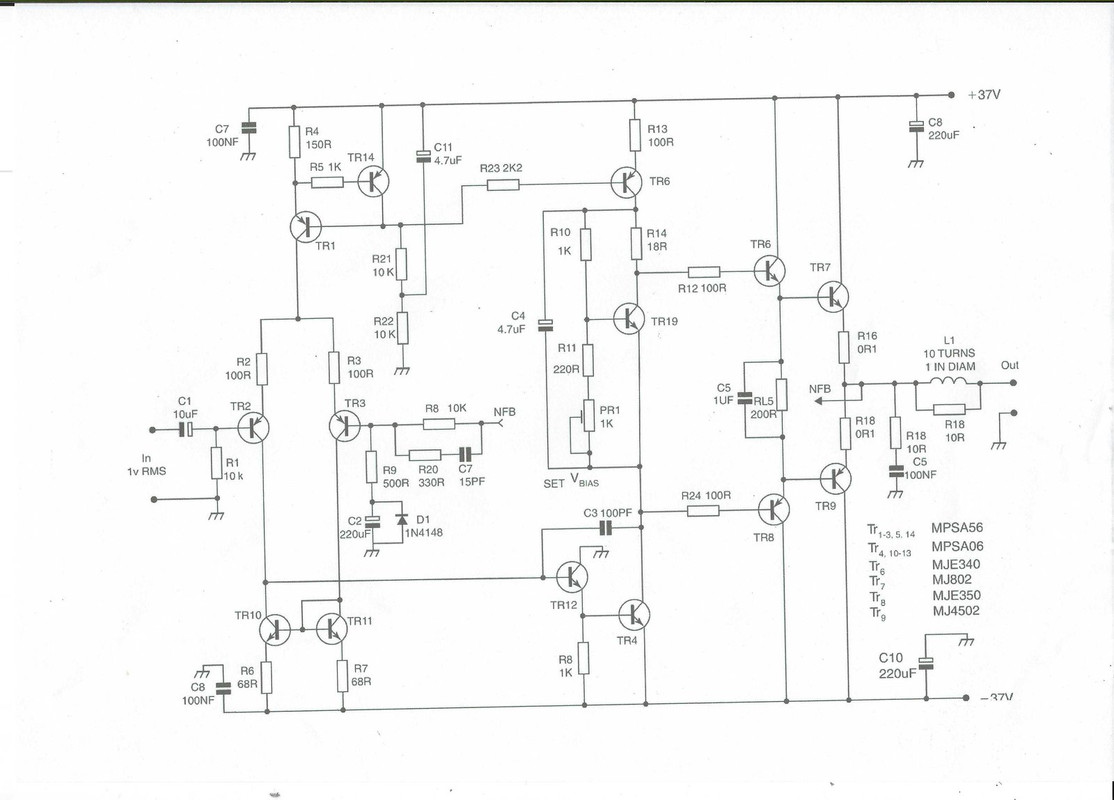

Questo è lo schema da cui sono partita
image to url
Più avanti spiego le modifiche ed il perché delle stesse.
Naturalmente se Luigi o Fabio, o chiunque altro, volessero fare domande, o altro, sono liberi di farlo.
|
| inviato il 02 Febbraio 2025 ore 16:59
Io direi che sei stata brava, ma non avevo dubbi.
Osservo la configurazione dei transistor finali scelta da Julia, si può 'alettare' separatamente t10,t11 da t12,t13. No taratura.
Eliminato uno stadio separatore (tr12). Mi piace. Aspetto le tue osservazioni.
p.s. ne ho uno molto molto molto simile testato fino a 50W su 8ohm. Va benissimo. lo uso in combinazione col mio 4 vie
|
| inviato il 02 Febbraio 2025 ore 19:07
Ciao Fabio, grazie per il brava, poi lo mostro a chi dice che sono solo occhi verdi e gambe lunghe
Prima di fare le mie osservazioni, vorrei sottoporti un piccolo problema, riscontrato nella realizzazione, ed a cui non so dare una risposta, avrai notato che ho eliminato l'induttanza sull'uscita, tenendola ho notato che misurando la distorsione sul capo interno, quello verso l'ampli, questa è inferiore a quella sul capo verso il carico, succede sia con carichi resistivi che reattivi.
La differenza è bassissima, l'ho misurata con uno strumento digitale, prestatomi grazie... alle gambe lunghe ed agli occhi verdi |
| inviato il 03 Febbraio 2025 ore 10:58
Si, bello...
Senza conoscere i valori dei componenti e' difficile valutare il taglio del filtro di ingresso.
La distorsione l'hai misurata con carico resistivo o induttivo?
|
| inviato il 03 Febbraio 2025 ore 18:21
Mi aspettavo che sfottessi per i colori, improponibili, utilizzati, ma con 2 ingegneri ed una studentessa in casa, non ho trovato nulla di meglio
Ho messo l'elenco componenti che avevo scordato, sai c'è mamma che è venuta a "dare una mano", adesso lo sta facendo litigango con la nipote che è uscita nuda dalla doccia, con solo donne ed un bimbo di 16 mesi in casa, svergognata!!!!
Se leggevi meglio avresti notato : "... succede sia con carichi resistivi che reattivi" |
| inviato il 03 Febbraio 2025 ore 18:50
scherzi? e' cosi frufru' quello schema
“ Se leggevi meglio avresti notato „
gia'.. forse la rete di reazione va affinata. |
| inviato il 03 Febbraio 2025 ore 18:56
Frufru? non hai visto il gemello , eseguito con Rotring Visupoint verde
Mi sono vergognata a postarlo e l'ho rifatto con quello rosso, le scritte con una biro di Margot.
|
| inviato il 03 Febbraio 2025 ore 18:57
resta frufru' anche con un gemello vegano. |
| inviato il 03 Febbraio 2025 ore 19:00
“ gia'.. forse la rete di reazione va affinata. „
Perché senza induttanza la distorsione scende al limite della misurabilità? |
| inviato il 03 Febbraio 2025 ore 19:06
penso sia perche' quell'induttanza serve per bloccare inneschi dell'ampli . ma di solito c'e anche una capacita' in parallelo alla cassa. secondo me se sposti r18 e c5 dopo la bobina, migliora. |
| inviato il 03 Febbraio 2025 ore 20:20
R18 ed R21 con C6 e C8 hanno il solo scopo di disaccoppiare l'alimentazione dei primi 2 stadi da quello di potenza, li ho messi esclusivamente per ridurre il rumore a 100Hz, e funzionano.
Per ridurre gli inneschi si usa la rete di Zobel, R26 e C10. |
| inviato il 03 Febbraio 2025 ore 20:55
no.. si.. vabbe'.. ho letto lo schema sbagliato.. r 26 e c10 del tuo schema
prova a metterli dopo la bobina
“ Perché senza induttanza la distorsione scende al limite della misurabilità? „
forse, e dico forse, perche' quella induttanza in serie e' fatta per limitare i danni delle capacita' delle casse..
|
| inviato il 03 Febbraio 2025 ore 21:12
Ok, proverò come dici, però tutti, ma proprio tutti, gli ampli che fanno usa di un'induttanza all'uscita, hanno la rete di Zobel prima di tale induttanza.
Per il resto che mi dici, hai calcolato il taglio del filtro d'ingresso? |
| inviato il 03 Febbraio 2025 ore 21:20
ma la resistenza in parallelo l'hai messa o hai messo solo la bobina?
Perche se c'e' solo la bobina e' quello il motivo.
“ Per il resto che mi dici, hai calcolato il taglio del filtro d'ingresso? „
no prof, non ho potuto. Sono stato malato... ho la giustifica... |
| inviato il 03 Febbraio 2025 ore 21:22
Te l'ho già detto, io sono pazza non scema, certo che ho messo il resistore di smorzamento
“ no prof, non ho potuto. Sono stato malato... ho la giustifica... „
Ci ti ho gia mandato a... Vancouver? |
|
