| inviato il 15 Luglio 2024 ore 0:45
Buonasera a tutti.
Da un pò di tempo sto rovistando la rete alla ricerca di alcuni dati relativi alle dimensioni dei corpi macchina che non siano i soliti riportati sulle specifiche tecniche delle case (larghezza, altezza ecc...). In particolare ho bisogno di sapere la distanza in mm tra la base e il centro ottico del corpo macchina con particolare riferimento ai corpi Nikon. E' un dato che non sono riuscito a trovare.
Grazie in anticipo a chi mi potrebbe aiutare |
| inviato il 15 Luglio 2024 ore 0:53
se vuoi una mano credo ti convenga condividere le modalità di misurazione e i modelli a cui sei interessato |
| inviato il 15 Luglio 2024 ore 1:07
Cosa intendi per modalità di misurazione Pingalep? Per i modelli mi interesserebbero la D850, la Df, Z6 e Z8 per adesso. Grazie |
| inviato il 15 Luglio 2024 ore 4:44
@1lorenzo
Cosa intendi con "centro ottico del corpo macchina"? L'asse della baionetta e/o il centro sensore?
In ogni caso, dipende da che precisione hai bisogno (in mm, decimi di mm, centesimi, ecc); è un dato che riesci ad estrapolare anche da una immagine adeguatamente scalata su un software CAD. |
| inviato il 15 Luglio 2024 ore 5:03
Una stima fatta al volo su D850 mi riporta una quota di c.ca 52mm, da prendere ovviamente con le pinze perché figlia della scalatura (basata sul diametro della baionetta) dell'immagine frontale della fotocamera. In ogni caso, con le dovute approssimazioni, è un metodo abbastanza sensato per stimare le quote.
|
| inviato il 15 Luglio 2024 ore 10:17
“ ho bisogno di sapere la distanza in mm tra la base e il centro ottico del corpo macchina con particolare riferimento ai corpi Nikon. E' un dato che non sono riuscito a trovare. „
Quello che cerchi è evidenziato da un cerchio barrato.

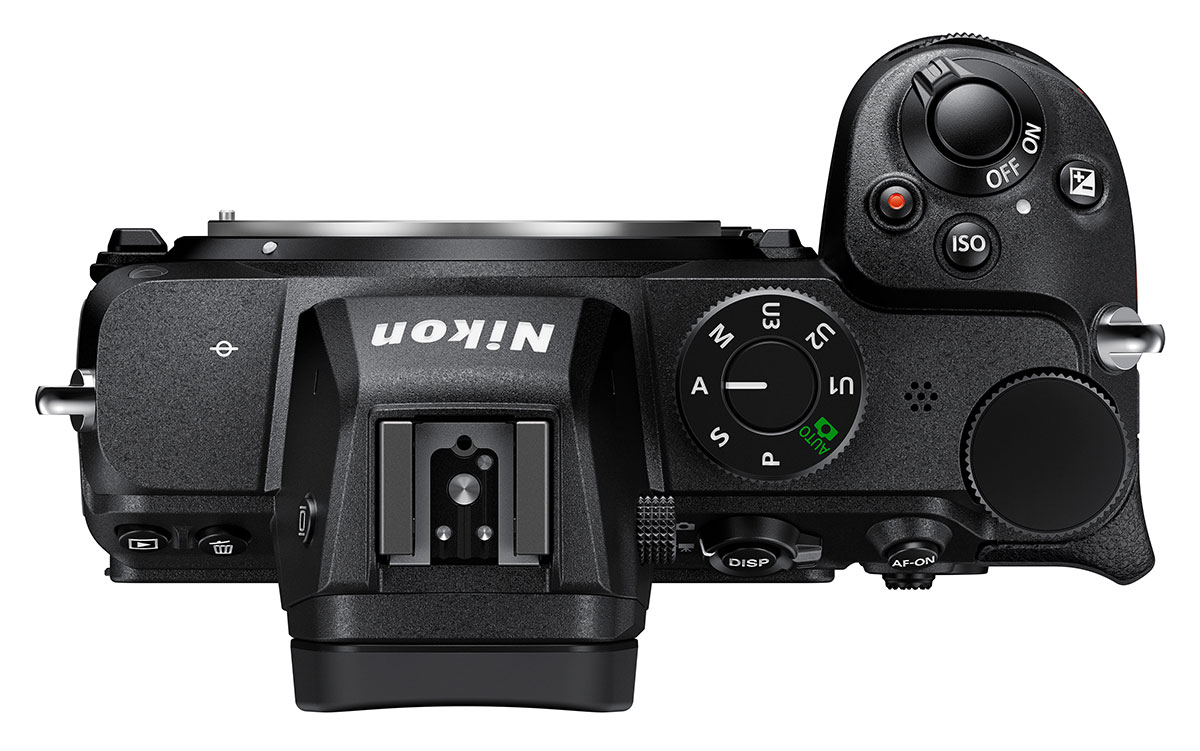

Nel caso della Nikon z5 ad esempio è sul lato sinistro della calotta

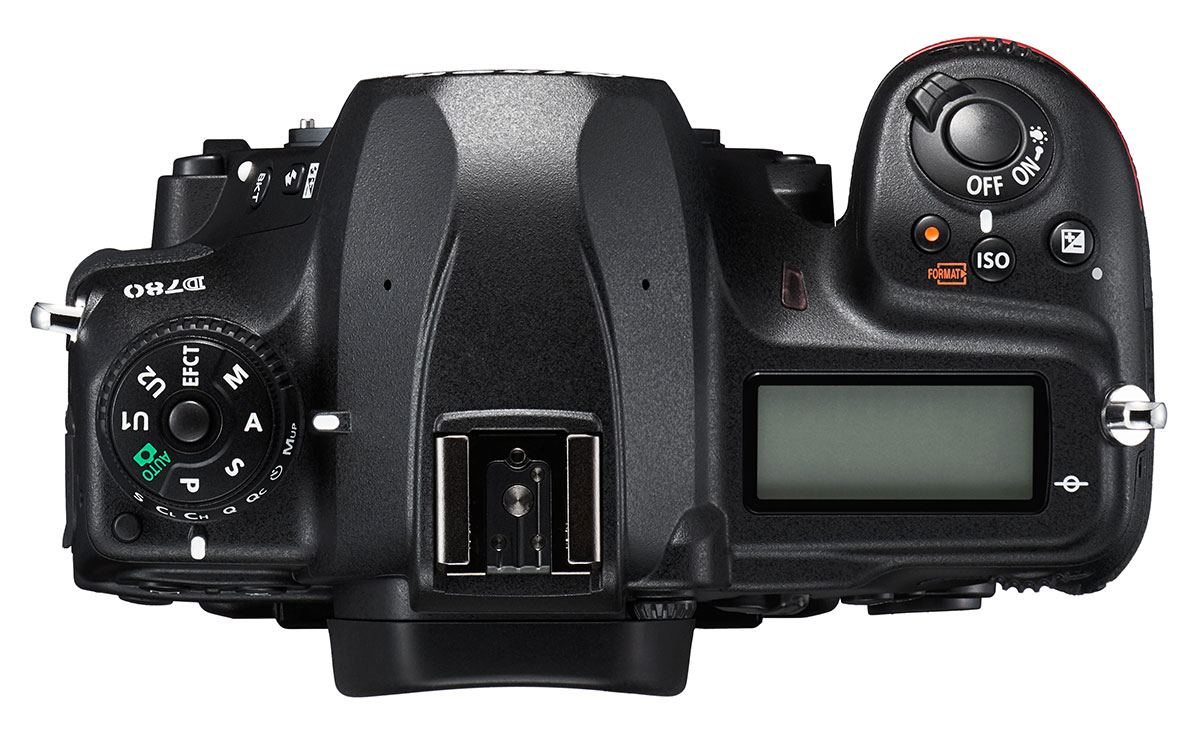

La D780 invece ce l'ha sulla calotta lato destro.
La D850 ce l'ha sul lato destro tra il pentaprisma e il display superiore, etc.
|
| inviato il 15 Luglio 2024 ore 12:08
Grazie Phsystem, ma non è quello che mi interessa. Quel simbolo indica la posizione del piano pellicola (ehmm...del piano sensore volevo dire). Quello di cui ho bisogno di sapere con precisione approssimata al 1/2 mm è l'altezza del centro ottico o del centro sensore (corrispondono, secondo me) dalla base di appoggio della fotocamera.
Da una misurazione "spannometrica" sulla d850 dovrebbe essere tra i 49,5-50mm e già non ci siamo con la rilevazione fatta da FrankLan. 2mm e più sono troppi.
@ SaroGrey
ho consultato il sito ma, come dicevi, riporta solo gli ingombri dei corpi macchina.
E' molto strano che sulla rete non sia possibile reperire questo dato che, secondo me, sarebbe molto utile quasi quanto il simbolo della distanza piano sensore |
| inviato il 15 Luglio 2024 ore 12:17
“ Da una misurazione "spannometrica" sulla d850 dovrebbe essere tra i 49,5-50mm „
Come hai rilevato questa misura? |
| inviato il 15 Luglio 2024 ore 12:54
Con calibro misurando il diametro esterno della baionetta, 57mm/2, 28,5mm e sommando 21,5 che è la distanza tra la base e il bordo esterno della baionetta. Sono tra i 49,5 e 50mm |
| inviato il 15 Luglio 2024 ore 13:50
Non ti sono di aiuto, anzi ti rompo le scatole (e mi scuso)
A cosa ti serve se è lecito chiedere, sono una persona curiosa |
| inviato il 15 Luglio 2024 ore 15:56
Certo Paolo, ci mancherebbe!
Penso che per la macro di soggetti piani, il perfetto parallelismo tra piano sensore e piano soggetto sia indispensabile per ovvie ragioni e la conoscenza di quella misura è importante. La riproduzione di diapositive si trova in quell'ambito e in questo periodo, dopo svariate prove, ho deciso di dare il via alla costruzione dell'accrocchio definitivo |
| inviato il 15 Luglio 2024 ore 17:23
 @Masto
A saperlo un paio di anni fa, sai quanti mal di testa mi sarei risparmiato... grazie mille della segnalazione!!!  |
