Ho visionato un video su YouTube inerente una recensione tecnica dell'amplificatore cinese AK45, che posseggo. Da quanto appreso, premendo il tasto di spegnimento di tale amplificatore, si interrompe il flusso di corrente al display ed alla illuminazione che circonda la manopola del volume. Sia il trasformatore che i vari circuiti continuano invece a rimanere sotto tensione. Alche', ho risolto la questione acquistando e collegando all'amplificatore una ciabatta elettrica, dotata di interruttore. Ritengo probabilissimo che tale problematica sia comune anche ad altri amplificatori cinesi di fascia qualitativa similare.
Dovresti inserire il video per capire se ha visto dentro come è fatto.
Infatti come si vede dall'immagine l'interruttore sul pannello frontale è collegato all'ingresso dell'alimentatore di tipo switching. Non vi è un trasformatore e un alimentatore 'tradizionale'. Se c'è un telecomando è possibile che vi sia una funzione di standby o muting che riguardi solo parte dell'amplificatore; in genere i chip utilizzati hanno questa funzione.
L'ak45 e' un modello basato sul chip tpa3116 un amplificatore in classe D che fornisce fino a 2x50W su 4 ohm con 21V di alimentazione singola, e 30W su 8ohm con 24V. Il chip usato è dotato di muting, protezione termica, in corrente e da corto circuito e, se la logica di controllo è implementata bene, anche anti pop on e off (il bump che si sente all'accensione e allo spegnimento). L'alimentatore è tipo switching, questo significa che il calore dissipato nel complesso è veramente ridotto al minimo.
Curioso, un amplificatore che si chiama come un fucile d'assalto, l'audio sarà "scoppiettante" . Bartolozxc, a parte gli scherzi, Fabio (che saluto) è un vero esperto.
Per il Sig. Fabio F77: Ad essere franco, non essendo ferrato in materia di elettronica e specifici termini tecnici utilizzati, mi aspettavo che fosse lei, più istruito a tal riguardo, a poter dare una risposta alla domanda da lei stesso posta.
Bartolozxc premetto che puoi darmi del tu come convenzionalmente si fa nel forum non per mancanza di rispetto chiaramente.
Cerco di esser più chiaro perché non ho visto il video di cui parli all'inizio e non avendo quell'esemplare ho cercato qualcosa che ne mostri l'interno. Comunque bene hai fatto nel dubbio a mettere un interruttore a monte della presa di alimentazione dell'amplificatore.
Il resto è solo un intervento per evidenziare che quello scatolo dalle molte funzioni non è affatto disprezzabile perché consente elevate potenze a fronte di pochissimo calore generato: infatti ha un rendimento del 90%, significa che solo il 10% va in calore. Un risultato possibile con quella 'classe' di funzionamento. E ad un prezzo molto contenuto.
Posso solo supporre con buona probabilità, vedendo il collegamento interno, che l'interruttore sul pannello frontale sezioni la linea a 220V togliendo di fatto l'alimentazione a tutto il complesso dei circuiti interni, alimentatore compreso.
Come si vede dal video che ho postato sul telecomando è presente un tasto rosso che, con buona probabilità, mette in standby l'amplificatore, senza togliere però la tensione all'alimentatore. Come ho evidenziato questa funzione è presente nel chip 3116 attorno al quale è stato realizzato questo apparato.
Quindi riassumendo, spegnendo dall'interruttore a sinistra non dovrebbe esser sotto tensione nemmeno l'alimentatore, usando il pulsante sul telecomando rimane sotto tensione l'alimentatore e qualche altro circuito.
Naturalmente chi possiede questo amplificatore potrà confermare o smentire e dare indicazioni migliori.

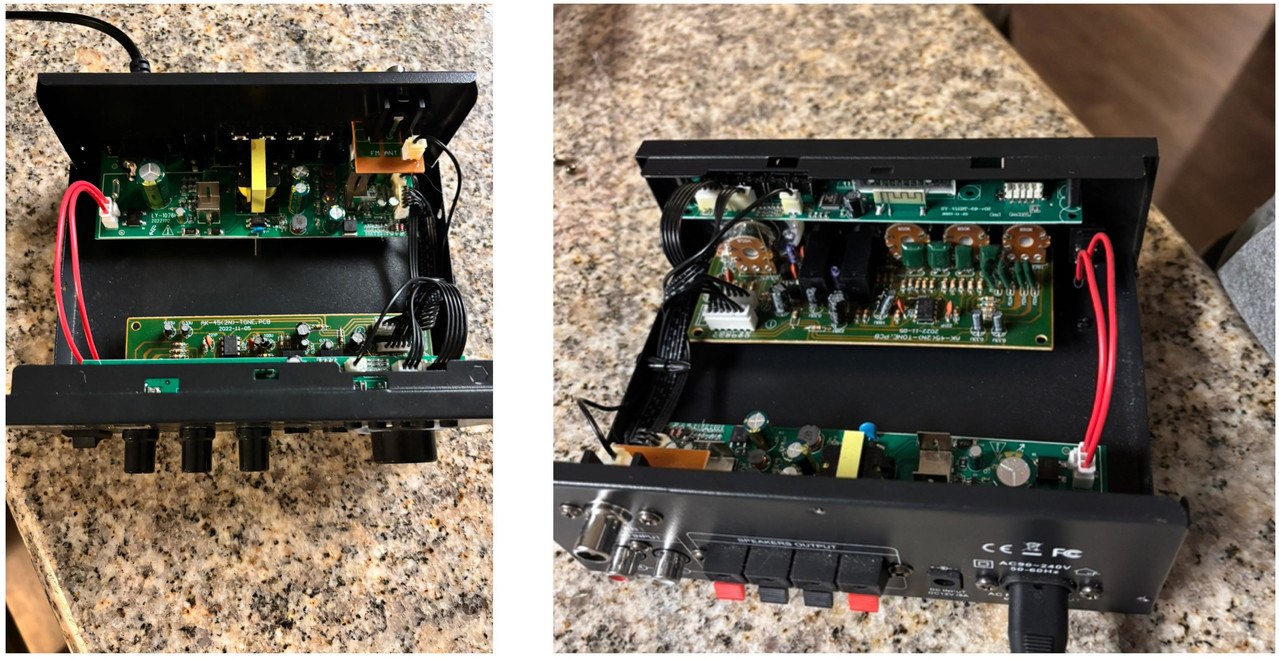

Qui si vede chiaramente sullo stampato la pista che collega la presa di alimenazione a 220V all'interruttore sul pannello frontale e che poi vi ritorna tramite i 2 fili rossi.
e ancor meglio qui: si vede anche il fusibile vicino alla freccia che ho messo, con la sigla F1 sullo stampato
una raccomandazione: non toccare la parte a sinistra dell'alimentatore ove è presente la tensione di 220V raddrizzata e non isolata. Anche dopo averlo scollegato dalla presa, il condensatore da 400V rimane carico a lungo prima di scaricarsi quindi non toccare mai i terminali pena una bella scossa.
