| inviato il 03 Giugno 2024 ore 17:16
Il volume del 12" dovrebbe stare intorno ai 125 litri, il 10" ha un volume netto 25x25x12= 7,5 litri |
| inviato il 03 Giugno 2024 ore 17:28
i condotti confermi 2x 7x7cm ? |
| inviato il 03 Giugno 2024 ore 17:51
si. |
| inviato il 03 Giugno 2024 ore 23:55
Un progetto davvero ambizioso, che merita di essere ultimato, visto che il più è fatto. Se non dovesse arrivarti quel numero di Suono posso cercare di rintracciartelo, ho parecchie annate delle varie Stereplay, Superstereo, Audiovisione, Stereo, Fedeltà del Suono, Alta Fedeltà, Hi-Fi, che nomino per pura nostalgia.. Sarebbe interessante conoscere tagli e pendenze nativi del filtro, al fine di meglio individuare sostituti degli ottimi RCF, di cui ho visto montato il tweeter. |
| inviato il 04 Giugno 2024 ore 7:59
Ff65, grazie mille, il progetto l'ho realizzato 30 anni fa e funzionava pure, purtroppo, per varie vicissitudini, non ho più gli RCF l'L10P10 e l'12P48. La copia della rivista mi servirebbe per lo schema dei filtri così da capire quali altoparlanti odierni abbiano caratteristiche simili per ripristinare i 2 woofer. |
| inviato il 04 Giugno 2024 ore 8:24
inserisco una prima serie di possibili 10" in 7.5 dmc nel caso di un recupero completo del 4 vie. Li metto tutti di fila per confronto rapido. Sono tutti mid-woofer di tipo pro con nessun problema di tenuta in potenza nel volume considerato. Prezzi tra 80 e 130 euro cad.
N.B. il dynaudio ha 94 dB tra 2KHz e 5KHz

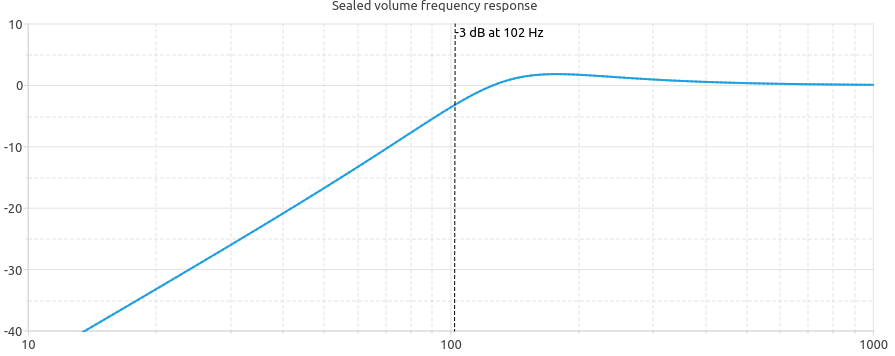

beyma 10cmv2 @7.5 dmc sealed box. qtc=1.1 ripple +2dB, 94.5 dB spl, (riempimento fino a 2.5 dmc)

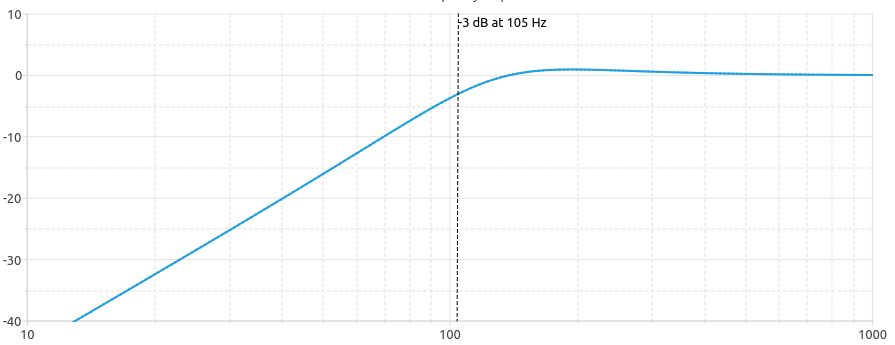

beyma 10wrs300 @7.5 dmc sealed box. qtc=0.96 ripple +1dB, 94,6 dB spl, (riempimento fino a 2.5 dmc)

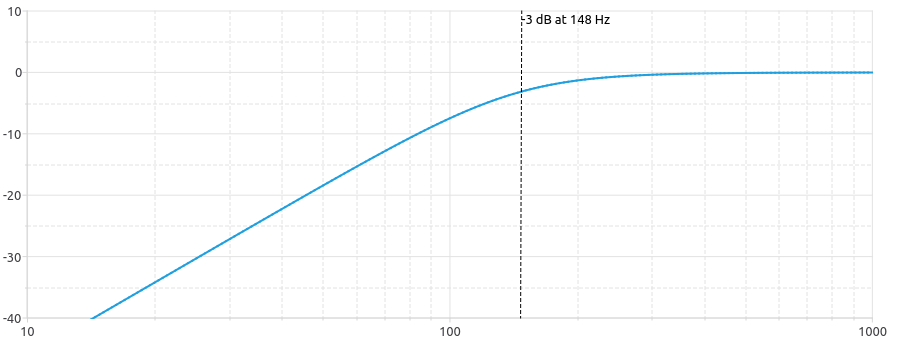

ciare pw252 @7.5 dmc selad box qtc=0.67 , no ripple, 97 dB spl, (riempimento fino a 2.9 dmc)

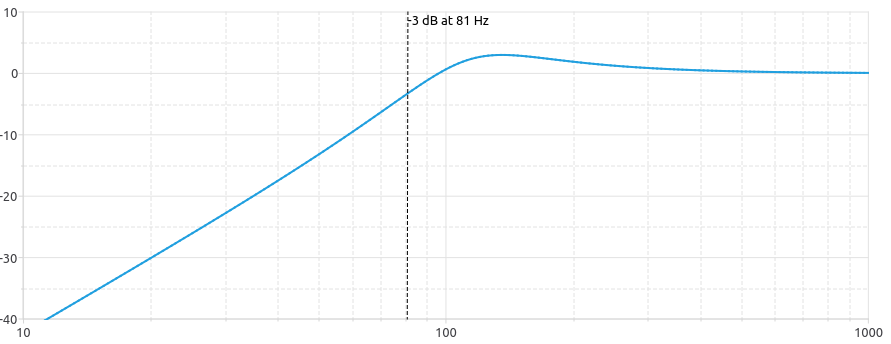

faitalpro 10fe330 @ 7.5 dmc sealed box qtc=1.3 , ripple +3dB, 92.3 dB spl (riempimento fino a 1.9 dmc)

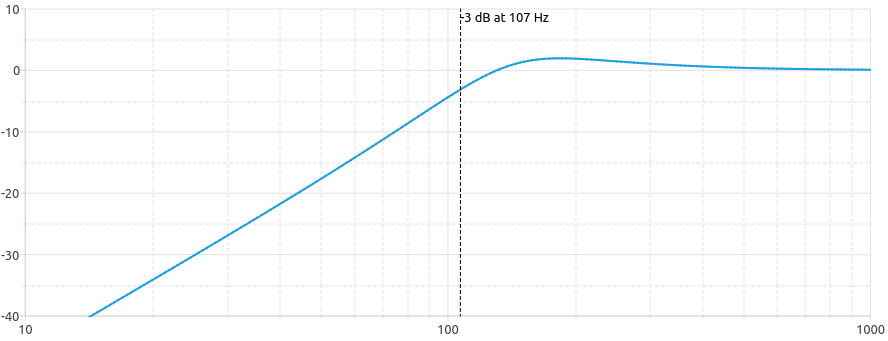

faitalpro 10fe400 @ 7.5 dmc sealed box qtc=1.1 , ripple +2dB, 95.6 dB spl (riempimento fino a 2.1 dmc)
|
| inviato il 04 Giugno 2024 ore 8:28
Sempre gentilissimo, grazie per l'aggiornamento. |
| inviato il 04 Giugno 2024 ore 9:46
qui metto invece una selezione (man mano che troviamo) di 10" che mantengono una certa fedeltà alle scelte originali (ripple elevato e qtc da follia )

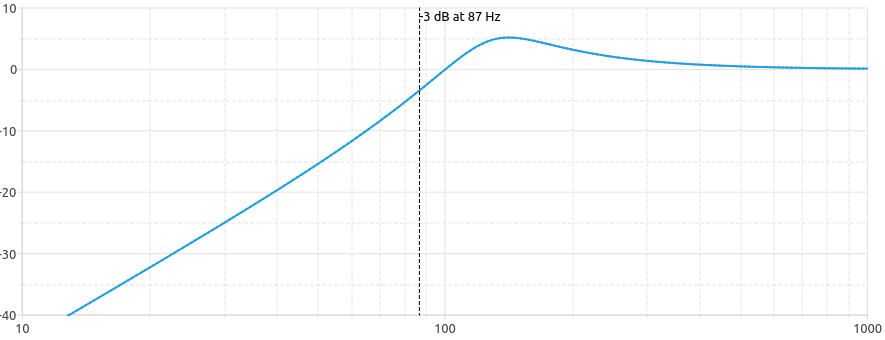

beyma 10br60v2 @7.5dmc qtc=1.7 ripple +5dB, 92 dB spl (riempimento fino a 1.5dmc)
|
| inviato il 05 Giugno 2024 ore 9:02

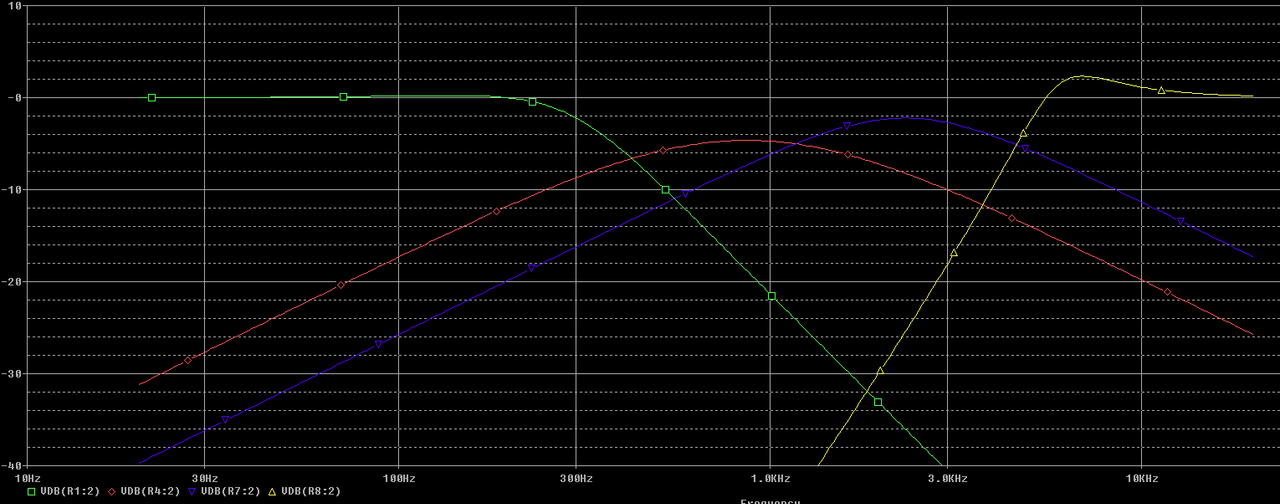

l'andamento (teorico) dei filtri da progetto:
le pendenze dei filtri:
12 db / ott. @ 400 Hz
6 db - 6 dB / ott. @ 350 Hz - 2KHz
6 db - 6 dB / ott. @ 1.15 KHz - 4.5 KHz
18 db / ott. @ 5 KHz
le attenuazioni:
-4.6 dB per il midwoofer da 10"
-2,2 dB per il mid a cupola
compensate le zone induttive dei woofer con reti RC |
| inviato il 05 Giugno 2024 ore 9:16
"l'andamento (teorico) dei filtri da progetto:"
non so come ringraziarti per questa analisi così ben dettagliata. |
| inviato il 05 Giugno 2024 ore 17:41
...per pochi minuti al pc....invitami all'inaugurazione |
| inviato il 05 Giugno 2024 ore 18:18
Meriti ben più dell'inaugurazione! |
| inviato il 05 Giugno 2024 ore 18:23
Il risultato (teorico) ottenuto è montando i 2 woofer Faitalpro?
Se aggiungo una cena posso chiederti se la stessa ditta ha a catalogo un mid e un tw da montare al posto dei vecchi nel caso in cui si rendesse necessario sostituirli? |
| inviato il 05 Giugno 2024 ore 18:58
No è quello che hanno calcolato da progetto su carico nominale 8 ohm, quindi indipendente dal particolare trasduttore. Dato che non ci sono reti che compensano le impedenze alla risonanza puoi rivedere anche solo i partitori di attenuazione, se necessario, lasciando il resto come è.
Quando avrai scelto i woofer calcoliamo le rc per la zona induttiva e vediamo se sono ok.
Proverei prima senza intervenire sul mid e tweeter, ad ogni modo se vuoi posso cercare; pero' mi piacerebbe sentire come va il 10" che sceglierai in gamma medio bassa e successivamente abbinare il mid. Per il tweeter invece non ho difficoltà a suggerirti, hai ampia scelta.
Devi prendere le misure di diametro foro e flangia del dynaudio, foro e flangia del tweeter e lo spazio tra le due cioè la distanza in verticale
Però mi fai fare gli straordinari aggiungo qui sotto un po' di mid, ad occhio ci starebbe bene un 5" |
| inviato il 05 Giugno 2024 ore 19:07
no no, per carità, procediamo solo con i woofer.
"il 10" che sceglierai in gamma medio bassa" se dici che i faitalpro possono andare bene ordino quelli del preventivo. |
