Ed ecco a voi, nel fulgore del cinemascope, la mia slitta I-Shoot modificata per il controllo assiale micrometrico!!!!!!! [IMG]url=https://postimg.cc/xqGs58W4]
[/IMG] [IMG]url=https://postimg.cc/w1M09V3C] [/url[/IMG] A disposizione per chiarimenti
@Camouflaji Dai, è una modifica facilissima! Devi solo trovare un amico DIY o una piccola officina meccanica che ti possa tornire un piccolo inserto cilindrico di ottone o duralluminio, roba da 10 minuti. In ogni caso, come abbiamo già discusso prima, la slitta non diventa micrometrica , cioè centesimale, solo perché la si regola con un tamburo ricavato da un vecchio micrometro. La precisione di queste slitte (anche quelle altolocate) è dell'ordine del millimetro, mezzo millimetro se uno la sa adoperare, e questo non perché siano imprecise o malfatte, ma perché è grossolano il sistema di misurazione dello spostamento. In altri termini, vanno bene per FS di fotografia ravvicinata (rapporto d'ingr. max 0,5), stack di qualche decina di fotogrammi distanziati 1 mm o, come ho detto, 0,5 mm al massimo. Per FS avanzato (rapporti d'ingr. 1:1 o maggiori) ci vuole una vera piattaforma micrometrica (linear stage) o, ahimè, una slitta motorizzata.
Grazie Oldbab. Io l'ho usata alla pene di segugio anche per ingrandimento 4X e ora che ho venduto il supermacro la userò con ingrandimento da 1:1 a quasi 1:2... o almeno ci provo
Non vorrei essere frainteso... per macro "normali", anche ad elevati rapporti d'ingrandimento, queste slitte vanno benissimo. Quando parlo di sistema di misurazione grossolano, mi riferisco al Focus Stacking (FS). Ovviamente, più si va verso la macro spinta, più servono scatti, distanziati di frazioni di millimetro, e qui servono altri strumenti.
Dovrebbe servire ad effettuare regolazioni ancora più precise e si attacca alle slitte micrometriche della Novoflex, però non so come si comporti.
La si vede al minuto 3:03 di questo video (per pochissimi secondi):
user12181
inviato il 21 Novembre 2018 ore 23:14
Le Novoflex, che sono a cremagliera, hanno un avanzamento super sprint di 15mm per giro di manopola, l'uso del Cast-Fine quindi è comprensibile, da notare però che va perfettamente anche con la manopola della Kirk FR2, che avanza già da sé 1,0668 mm ogni giro della vite senza fine, come più o meno le Hejnar. Da notare che la Kirk, come anche la RRS, il suo clone Ishoot, la Novoflex e probabilmente molte altre slitte, ha la manopola ridged , zigrinata a righine, nervature parallele molto sottili e numerose, mettendo un indice ci si può divertire a contarle e arrangiare una graduazione, nella Kirk ne ho contate 47, eccedono anche le esigenze di un focus stacking a 5:1, che probabilmente non farò mai.
Se ho visto bene, la cast-fine non è che la prolunga di una regolazione laterale . Non mi sembra che abbia graduazioni o indice. A parte un piccolo aumento di comodità, per me è perfettamente inutile. La mia modifica è in pratica una Cast-Fine, ma, oltre a essere assiale (perché la I-Shoot lo è), è graduata, addirittura in centesimi, trattandosi del tamburo recuperato da un vecchio micrometro. Come ho detto, queste graduazioni servono a poco, ciò che è utile è il giro completo (o il mezzo giro) rispetto al riferimento fisso (il triangolino) sulla traversa della slitta. Un giro completo del tamburo (cioè un giro della vite senza fine) corrisponde, nella I-Shoot, a 1,25 mm (il passo MA della vite). Sarebbe stato preferibile un passo MB (=1mm per giro), ma pare che lo standard per queste slitte sia l'MA, non capisco il perché. Mi sembra chiaro che non ci sia la precisione di avanzamento richiesta dal FS avanzato (attenzione: NON per giochi o imprecisioni del movimento, ma per mancanza di precisione nella lettura).

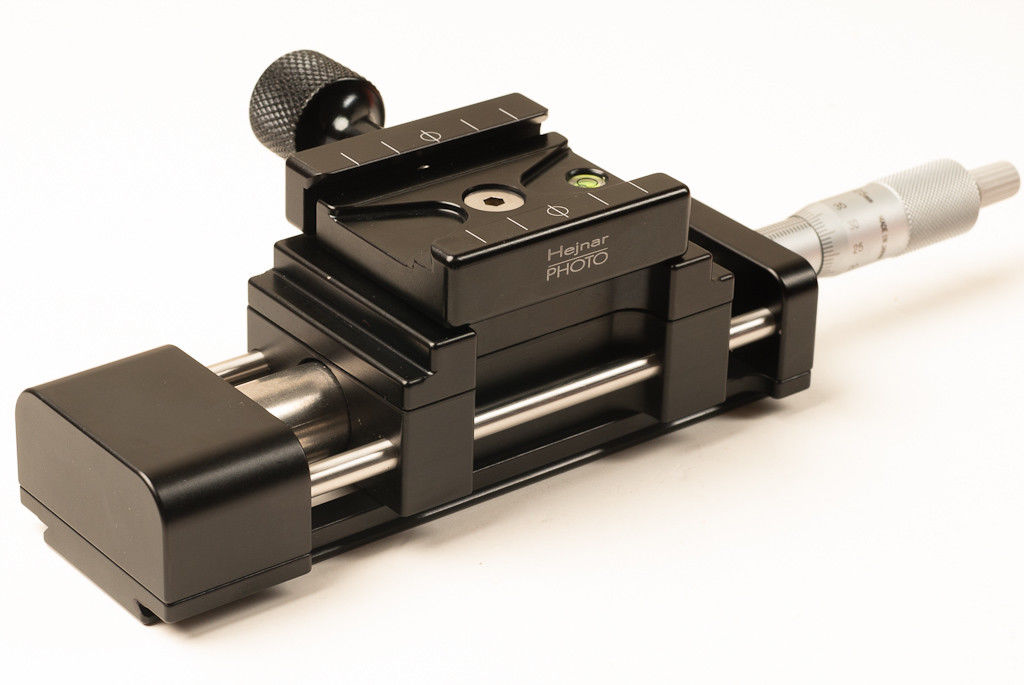

Riprendo questo vecchio topic perché vi sono delle novità interessanti (anche se costicchiano). La ditta americana Hejnar (nota soprattutto per le conversioni delle teste prive di attacco Arca Swiss) ha recentemente presentato tre nuove slitte macro (MS-3, MS-4 e MS-5) che seguono il concetto che ho esposto su questo thread e cioè che, per fare macro con la tecnica del focus stacking l'avanzamento dev'essere comandato in modo assiale. Per ora ho le immagini della sola MS-4: [IMG]url=https://postimages.org/] [/ur[/IMG] [IMG]url=https://postimages.org/] [/url[/IMG] [IMG]url=https://postimages.org/] [/url[/IMG] Come vedete, è azionata da un normale micrometro centesimale, un po' come ho fatto io con la mia I-Shoot (vedere i post precedenti). Ho scritto a Hejnar, che mi ha precisato che ha un avanzamento di 1 mm ogni quattro giri ! In pratica, passo 0,25 mm. Sono in attesa di altre info da Hejnar.
“ La ditta americana Hejnar (nota soprattutto per le conversioni delle teste prive di attacco Arca Swiss) ha recentemente presentato tre nuove slitte macro (MS-3, MS-4 e MS-5) „
Ma sono prodotti, quelli hejnar, già disponibili da anni. O almeno, sicuramente, le slitte micrometriche da 2.5 e 5 cm. Se vedi, io e centauro, ne parlammo già qualche anno fa, proprio su questo thread.
“ interessante, ma si trovano in europa? „
Le puoi acquistare sul sito. Prova a contattare il proprietario, è sempre disponibile. I prezzi, ovviamente, non sono, particolarmente, contenuti ma giusti per i prodotti che offre.
E' vero, almeno la MS-4 non è una novità (è perfino su Ebay), l'ho segnalata perché (per quanto mi risulta, perché non la posseggo) rispetta la filosofia che ho sempre portato avanti su questo thread e cioè che il comando di avanzamento dev'essere assiale. Vorrei precisare una cosa: secondo quanto mi ha riferito la Hejnar, oltre ad avere un avanzamento di 1 mm ogni quattro giri del tamburo del micrometro, l'avanzamento totale è di soli 25 mm! (Ce lo confermi, Centauro?). Detto in parole semplici: l'avanzamento è quello di un normale micrometro di quelle dimensioni, cioè non dipende da una lunga vite assiale come, per es., nella slitta I-Shoot. In pratica, almeno per quanto riguarda l'avanzamento, questa slitta è quindi più simile all'Akkrokion_01 (che è un linear stage) che ad una slitta macro. Adesso aspetto info dalla Hejnar per le altre slitte. Se le conoscete già, parlartene qui.
