riparazione Nikon 35-70 f3.3-4.5
in Obiettivi il 01 Aprile 2023, 10:07

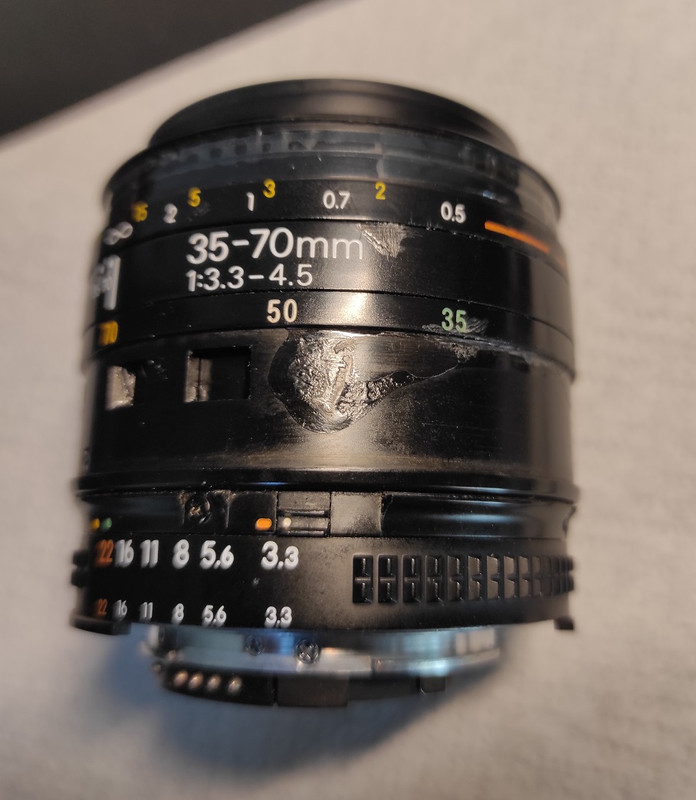

Qualche tempo fa mi è capitato tra le mani un vecchio Nikon 35 70 f3.3 4.5 che aveva le ghiere molto dure e tracce di colla sul barilotto. Così, visto che ormai sono dipendente dallo smontaggio compulsivo di vecchi obiettivi, mi sono messo a risistemarlo...





Lo smontaggio della parte meccanica non è stato particolarmente complicato (grazie anche alle ottime guide che si trovano online) ma è stato necessario disassemblare tutti i canotti interni che hanno richiesto una bella pulita.





Non ho capito se era solo polvere/sporcizia oppure se si era infilata anche un po' di colla che qualche precedente proprietario aveva pensato di utilizzare per fissare le gomme delle ghiere (cosa assolutamente da evitare!), però dopo una bella pulita e ingrassata sono tornate a scorrere meravigliosamente!

La parte elettronica mi ha dato invece qualche problema: grazie alla mia goffaggine, infatti, durante lo smontaggio ho interrotto una delle piste dell'encoder dello zoom. Risultato: sotto 45mm per la macchina “risaliva” a 52mm.





Su consiglio di un altro utente di questo forum mi sono armato di saldatore (da ferramenta, perché quello da elettronica non ce l'ho ), stagno, pazienza e ho provato a mettere un piccolo punto di saldatura per ripristinare la connessione. Risultato: un grumetto di stagno che, anche se non bellissimo, svolge egregiamente il suo lavoro; per essere il mio primo tentativo sono soddisfatto





Quindi: confermo che l'elettronica è la parte più delicata di questi obiettivi, però con un po' di pazienza qualcosa si riesce a salvare!


5 commenti, 462 visite - Leggi/Rispondi

riparazione diaframma nikon 1 10-30mm
in Obiettivi il 15 Agosto 2022, 7:28


Qualche tempo fa mi è venuta la malsana idea di cercare una vecchia Nikon 1 da modificare per l'infrarosso in modo da spendere il meno possibile, mantenendo comunque la compatibilità con le ottiche che posseggo (Nikon 1 full spectrum? | JuzaPhoto). Sempre con l'idea di spendere poco ho trovato una J1 ad un prezzo stracciato perché venduta con un 10-30mm con il diaframma bloccato. Il problema è piuttosto comune su queste lenti e sembra essere dovuto alla rottura dell'ingranaggio che accoppia il motorino al diaframma. Il ricambio costa 5€ spedito, quindi “Che problema c'è? Basta ripararlo!” ho pensato. Ovviamente la cosa non è stata così semplice come previsto, però è fattibile. Nel caso in cui qualcun altro volesse fare la stessa riparazione ecco o varo passaggo da seguire.

1) svitare le 3 viti del coperchietto nero e rimuverlo




2) svitare la micro-vite che fissa la contattiera
3) svitare le 3 viti che fissano la baionetta e rimuoverla facendo attenzione a sganciare la contattiera senza tirare il flat cable




4) Rimuovere gli spessori presenti sotto alla baionetta




5) scollegare i 3 flat cable, svitare la vite che blocca il cavetto, svitare le 2 viti che fissano l'elettronica e rimuovere il cip




6) svitare le 3 viti che fissano il barilotto esterno e sfilarlo




7) rimuovere l'anello in gomma dello zoom, sollevare il nastro adesivo, svitare la vite che fissa i contatti striscianti e rimuoverli




8) sfilare l'anello dello zoom




9) rimuovere la boccolina che guida l'estensione dello zoom




10) svitare la vite che fissa il flat cable a barilotto




11) svitare l'anello metallico di blocco del barilotto




12) sfilare il barilotto




13) sfilare il barilotto interno facendo attenzione a non perdere le due boccoline guida e relative mollettine




14) estrarre il gruppo interno che contiene il diaframma, la messa a fuoto e lo stabilizzatore




15) rimuovere le 3 viti che fissano il semi anello di blocco e rimuoverlo




16) svitare le due viti del motore della messa a fuoco e estrarlo dalla sua sede




17) estrarre la lente mobile della messa a fuoco




18) sganciare i 4 ganci a pressione della copertura delle lamelle del diaframma e rimuoverla




19) ora inizia la parte difficile: rimuovere le lamelle di diaframma senza danneggiarle e senza perderne l'ordine (sennò tirate giù dal calendario tutti i santi, come ha fatto il sottoscritto…)







20) si raggiunge finalmente l'ingranaggio in questione: ora basta sostituirlo con il nuovo e rimontare tutto nell'ordine inverso




Spero che questa guida possa essere utile a qualche "riparatore della domenica" come il sottoscritto :)

ps: ora che sto provando la J1 mi stupisco della qualità delle foto che una macchinetta così piccola riesce a produrre!


18 commenti, 1445 visite - Leggi/Rispondi

Riparazione fai-da-te Nikon 80 200 bighiera
in Obiettivi il 14 Maggio 2022, 8:02


Recentemente ho smontato e sistemato un 80-200 2.8 ED D (questo per intenderci). Ho fatto una mini-guida che spero possa essere utile per che si vogliono imbarcare in questa avventura...

Premessa:

Qualche settimana fa ho preso usato online questa lente ingolosito dal prezzo interessante, non proprio regalato, ma comunque inferiore al prezzo di mercato.
Ovviamente il prezzo d'occasione nascondeva qualche piccolo difetto: l'anello selettore della messa a fuoco manuale-automatica non si bloccava nelle relative posizioni, ma era sempre libero di muoversi e la ghiera dello zoom diventava un po' dura intorno ai 135mm. Però dalle foto di test le lenti erano perfette e la messa a fuoco precisa a tutte le distanze con qualsiasi diaframma e a qualsiasi focale (cosa che sembrerebbe una rarità leggendo le recensioni).

Quindi che fare? Mandarlo indietro e cercarne un altro sperando nell'esemplare perfetto, oppure tenerlo così? Decido di tenerlo (troppo bella la resa)

Dopo un paio di settimane di utilizzo inizio a vedere qualche particella scintillante all'interno delle lenti… guardo meglio e capisco finalmente perché lo zoom si impunta a 135mm: qualcuno ha provato ad aprirlo, ma deve aver forzato troppo e ha deformato leggermente un dentino della ghiera di fissaggio di una delle lenti interne. La sporgenza toccava appena il canotto in cui scorre la lente, non tanto da bloccare, ma quel che basta per grattare l'alluminio che stava iniziando ad andare in giro…

Dopo essermi a lungo maledetto per la mia stupidità, mi vengono in mente le riparazioni fatte da Jacopo Pasqualotto su obiettivi con danni ben peggiori. Ho già smontato e ripulito diversi obiettivi, ma mai uno zoom, soprattutto imponente come questo. Mi guardo tutti i video che trovo, scarico il manuale di manutenzione, mi armo di coraggio e inizio…

Fine premessa


Smontaggio:

1) svitare le 3 viti più grosse sul lato della baionetta che bloccano il “canotto” nero centrale e rimuoverlo




2) svitare le due vitine più piccole sul lato della baionetta per liberare la contattiera




3) svitare le 4 viti segnate in rosso ed estrarre il primo blocco che comprende la ghiera diaframmi (se si svita anche la vite indicata in azzurro si separa solo la baionetta). La ghiera diaframmi si accoppia con il meccanismo del diaframma con 2 levette: quella per la ghiera manuale si incastra un una fessura della “placchetta” sopra il diaframma, l'altra per la levetta comandata dal corpo macchina finisce con una forcellina che si incastra sull'attacco della molla che fa il ritorno delle lamelle (segnare le posizioni del diaframma: le due levette devono essere allineate per il rimontaggio)




4) togliere lo spessore in ottone (segnare la posizione originale), svitare le 4 viti in che fissano l'anello per il treppiede e rimuoverlo




5) svitare la vite che fissa la placchetta di accoppiamento del selettore messa a fuoco M/A e rimuovere la placchetta. Togliere l'anello in gomma della ghiera dello zoom




6) rimuovere le viti che tengono il primo blocco lenti che contiene il diaframma (attenzione che una è diversa dalle altre e ha la testa conica). Scollare delicatamente l'elettronica ed estrarre il blocco lenti.




7) svitare i due nottolini in teflon ed estrarre l'anello dello zoom




8) svitare le viti che bloccano l'anello selettore della messa a fuoco M/A ed estrarlo assieme alla ghiera sottostante. L'anello selettore si apre togliendo due micro-grani che fissano la ghiera




9) togliere le due viti che bloccano l'albero della messa a fuoco e rimuoverlo (si può anche non togliere completamente l'albero, bisogna però fare più attenzione durante gli smontaggi successivi)




10) segnare la posizione dei due canotti interni e svitare i nottolini in teflon (iniziare da quello segnato in rosso, altrimenti quello in azzurro non raggiunge la posizione necessaria per l'estrazione)




11) estrarre i canotti dello zoom




12) segnare e svitare i nottolini del canotto interno ed estrarlo




Finalmente ecco il danno: un piccolo “dentino” che andava a grattare sul canotto esterno). L'ho limato via e poi verniciato con vernice opaca




Il selettore della messa a fuoco è stato più rognoso: si era rotta la plastica dove si fissa la vite che tiene la molla che blocca l'anello nelle due posizioni. Ho dovuto fare una placchetta forata da una lamina di inox da 2 decimi e l'ho incollata all'interno dell'anello, così la vite si fissa sul metallo e fa di nuovo il suo lavoro.

Non ho smontato il blocco lenti anteriore perché non ne avevo bisogno, nel caso si trovano comunque dei video su come fare.

Per il rimontaggio seguire al contrario i passaggi dello smontaggio, testando il funzionamento di ghiere e diaframmi ad ogni passaggio.
Durante lo smontaggio si era rotto il "nastro" che so trova sotto alla gomma della ghiera dello zoom (era stato incollato con dell'epossidica da qualcuno e ho dovuto romperlo...), l'ho sostituito con un nastro in ottone da 0,02mm (classica "carta di spagna") fissato con due pezzetti di nastro d'alluminio: il totale è piò sottile nel nastro originale e sembra tenere uguale!




Ora, quello che di solito non si vede nei video sono le difficoltà e le bestemmie che si tirano durante il lavoro (parti che vengono di solito tagliate)

Nel mio caso:
- quasi tutte le viti sono bloccate dal frenafiletti: usare sempre ottimi cacciaviti e un po' di solvente e molta delicatezza
- a meno di vivere in una camera bianca, la polvere è ovunque: anche facendo attenzione e pulendo tutte le lenti ad ogni passaggio qualcosa ci finisce sopra. Anche con tutte le attenzioni di cui sono stato capace, ho dovuto riaprire 3 volte l'obiettivo per togliere le particelle varie di polvere più. Il risultato non è perfetto, ma è in linea ad altri obiettivi (anche che non ho mai aperto). E soprattutto non ha nessun effetto sulle foto
- il rimontaggio non è sempre così semplice: meglio fare tante foto durante lo smontaggio e segnare la posizione di ogni pezzo
- fare molta, molta, molta attenzione all'elettronica, soprattutto ai microscopici contatti striscianti dello zoom! A forza di smontare e rimontare ho rotto una delle lamelline, per fortuna sono tutte doppie e funziona tutto, ma per sicurezza ho comunque preso il ricambio da LTR: in 1 giorno mi è arrivato a casa il blocchetto con i nuovi contatti (complimento LTR!).

Nonostante le bestemmie, devo dire che mi sono divertito molto e posso dire di avere un obiettivo di nuovo pienamente funzionante!

Spero che questo pippone possa essere utile ad altri che vogliono cimentarsi nell'impresa


30 commenti, 2238 visite - Leggi/Rispondi

Nikon 1 full spectrum? Si può fare!
in Fotocamere, Accessori e Fotoritocco il 18 Aprile 2022, 22:33


In questi giorni sto giocando con una vecchia compattina che mi sono modificato da solo rimuovendo il filtro davanti al sensore, e devo ammettere che mi sto divertendo molto. Mi piacerebbe prendere una macchina modificata che mi permetta un controllo maggiore di una compatta punta e scatta, senza però spendere una fortuna per una ft modificata... Per questo mi sono venute in mente le Nikon 1, che si trovano usate a prezzi accettabili, mi permetterebbero di continuare ad utilizzare il software Nikon (con tutte le sue regolazioni) e all'occorrenza adattarci anche altre lenti Nikon che già possiedo.
Qualcuno ha esperienza di Nikon 1 vi (o j1 o s1 o altre) modificate full spectrum?
C'è qualche controindicazione nel modificare le Nikon 1 che mi sfugge?


29 commenti, 1380 visite - Leggi/Rispondi

Tappo fai-da-te per nikon 16mm fish
in Obiettivi il 09 Giugno 2020, 20:58


Ciao a tutti,
recentemente ho preso uno splendido Nikon 16mm afd fish e ho capito perchè in molto si lamentano del tappo: è davvero pessimo! Ha la poco simpatica tendenza ad andarsene per conto suo, lasciando pericolosamente esposta la grossa lente frontale...
Ho provato a cercare online qualche tappo alternativo ma senza successo... così ho deciso di farlo da me. Questo il risultato:









Stampato in gomma, ora non si sfila più così facilmente! Peccato che avevo solo la gomma blu (inguardabile), sarebbe da rifare nera, però almeno protegge la lente!

Stampa 3D



0 commenti, 144 visite - Leggi/Rispondi

Dove trovare viti per manutenzione lenti?
in Fotocamere, Accessori e Fotoritocco il 15 Maggio 2020, 12:59


Buongiorno a tutti!
Ultimamente mi sto cimentando nella pulizia/manutenzione di ottiche un po' datate, però non ho idea di dove poter trovare i "pezzi di ricambio"...per esempio: dove si possono trovare le micro viti utilizzate sugli obiettivi? Ora sto sistemando un nikon 500mm f8 reflex preso ad un prezzo molto conveniente, a cui però mancano delle Viti m1,6x5mm...
Qualcuno ha idea di negozi (fisici o online) a cui chiedere?

Edit: ho sbagliato sezione, scusate...


2 commenti, 269 visite - Leggi/Rispondi
