Amplificatore kt88 + 6C5 SE (A) - Particolare inviata il 02 Marzo 2020 ore 15:47 da Alessandroprof. 10 commenti, 515 visite.

a 36mm, 20 sec f/11.0, ISO 100, treppiede.

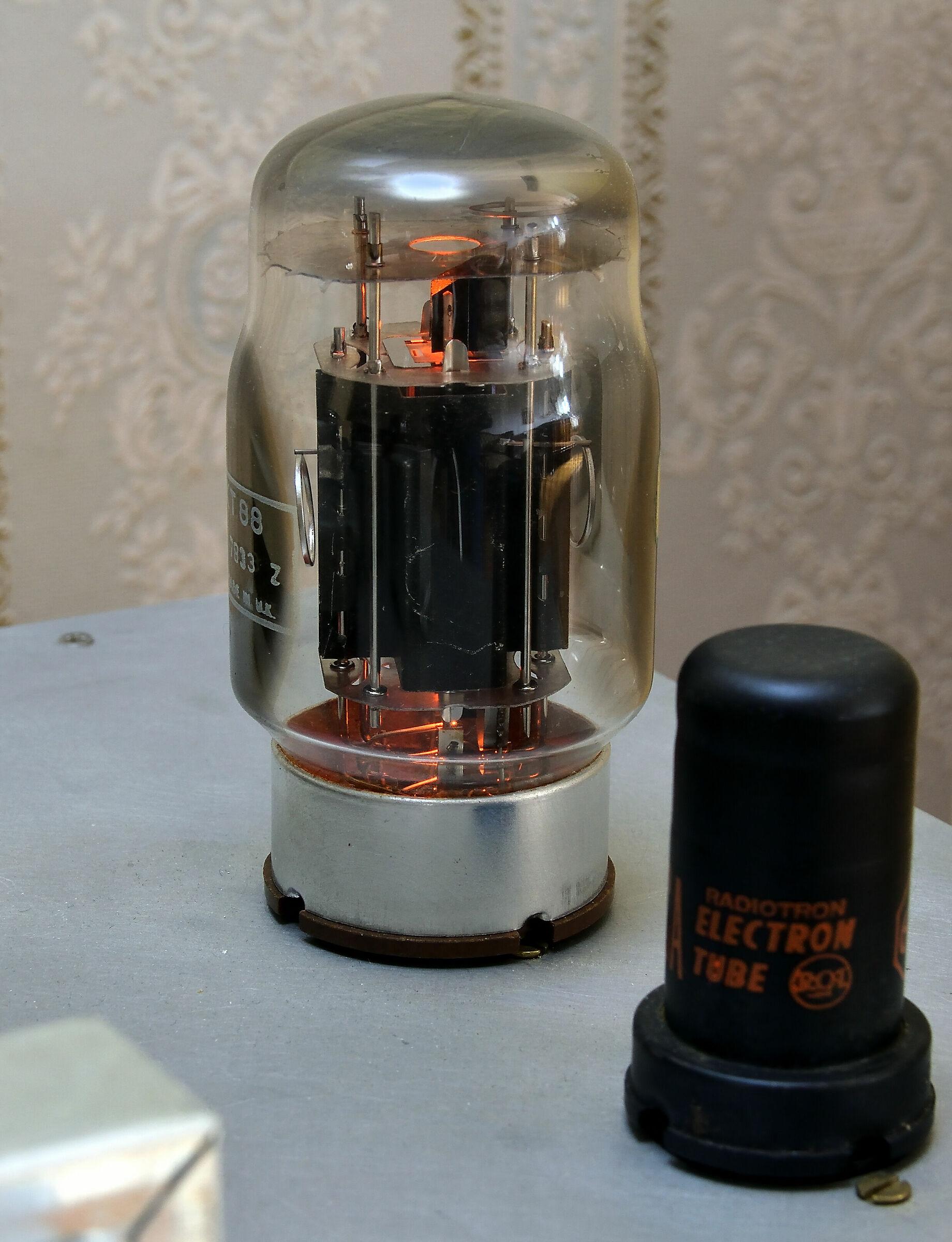

Particolare della GEB KT88 in funzione. Si noti la versione metallica della 6C5, originale RCA. Ingrandendo a pieno formato, si possono vedere gli elemanti interni della KT88.

Vedi in alta risoluzione 8.0 MP

Piace a 8 persone: Brièxit, Fabio F77, Jacopo Pasqualotto, Lorenzomira84, LucianoSerra.d, Monitor, Pinscher 68, Renzo Fermo

Che cosa ne pensi di questa foto?

Hai domande e curiosità su questa immagine? Vuoi chiedere qualcosa all'autore, dargli suggerimenti per migliorare, oppure complimentarti per una foto che ti ha colpito particolarmente?

Puoi farlo iscrivendoti a JuzaPhoto, è semplice e gratuito!

Non solo: iscrivendoti potrai creare una tua pagina personale, pubblicare foto, ricevere commenti e sfruttare tutte le funzionalità di JuzaPhoto. Con oltre 242000 iscritti, c'è spazio per tutti, dal principiante al professionista.

Jacopo Pasqualotto

inviato il 02 Marzo 2020 ore 22:37

Belle cicciotte le KT88 ! Hai mai fatto niente con le 807 ???

Alessandroprof

inviato il 02 Marzo 2020 ore 22:42

A dire il vero no.... però sai che le 807 si distinguono dalle 6L6GA solo dalla forma? Hanno le stesse caratteristiche.
A proposito hai visto il cablaggio del ricevitore?

Jacopo Pasqualotto

inviato il 03 Marzo 2020 ore 0:00

Mi piace un sacco la forma big bottle delle varie 6L6/KT88/6P3P, mentre mi lascia perplesso quella tipo kt88, o anche quella lineare delle EL34: hanno meno fascino.
Visto adesso il ricevitore: e' super ordinato ! Complimenti ! ... ma e' senza quarzi ???? Come fai con le varie derive di frequenza ?

Jacopo Pasqualotto

inviato il 03 Marzo 2020 ore 0:20

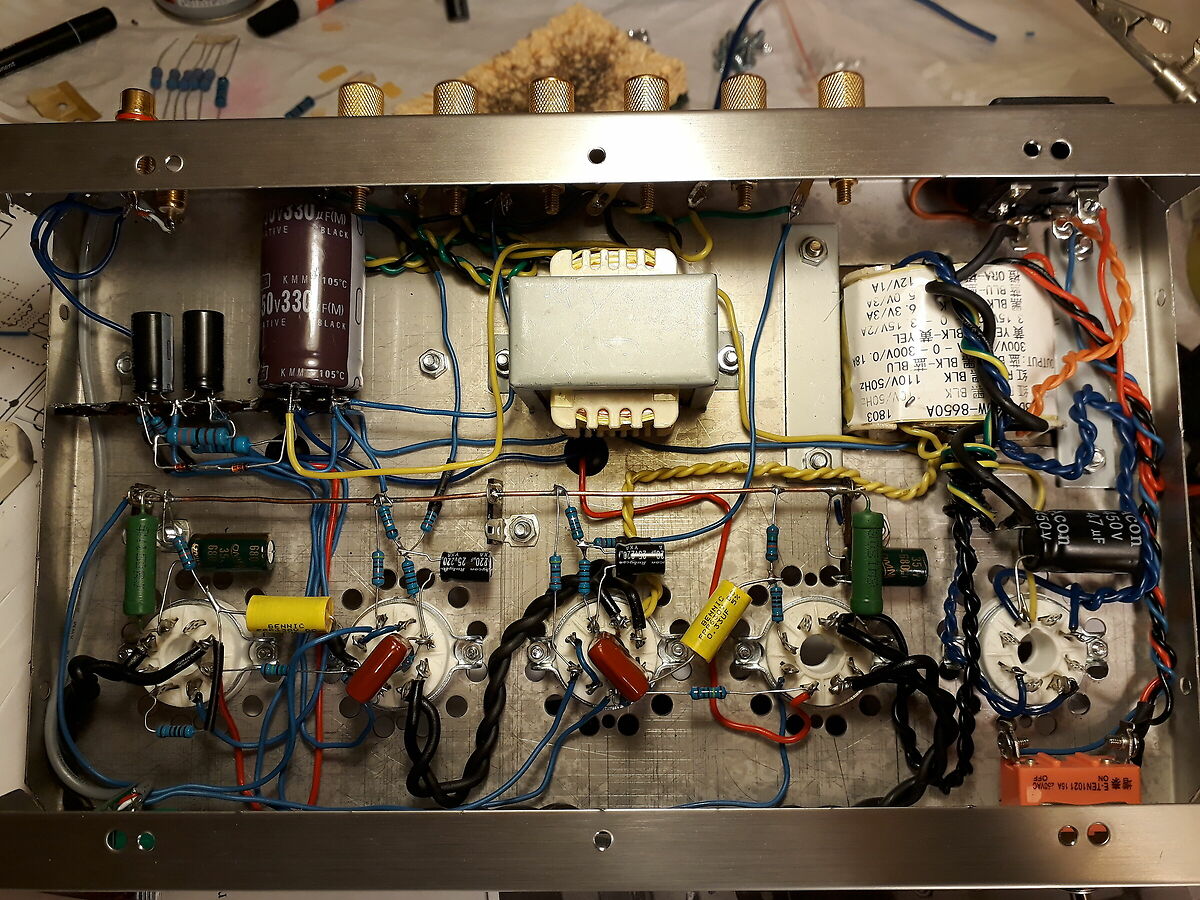

Questo invece e' l'ampli cinese con le 6P3P. Direi che e' decisamente piu' incasinato, nonostante abbia tentato di fare in qualche modo ordine nelle assai approssimative istruzioni per il cablaggio, gentilmente corredate da chiare indicazioni ad ideogrammi ...

Alessandroprof

inviato il 03 Marzo 2020 ore 1:33

Il tuo cablaggio non è male.

Per quanto riguarda la deriva in fequenza del ricevitore, essendo realizzato con oscillatori liberi, essa è abbastanza stabile. Ho stabilizzato la tensione delle due oscillatrici con dei diodi Zener (si vedono in basso, accanto i due elettrolitici da 22mfd 350V) e utilizzato dei condensatori di accordo ceramici a tubetto ad alta stabilità, con il trucco di accopiarli con stabilità contrarie. Mi spiego meglio: i condensatori a tubetto hanno derive termiche calibrate. Essi si trovano con valori di stabilità da -150, 0, +220, +330PPM etc... Accoppiandoli opportunamente la deriva è veramante trascurabile, e se unita alla tensione stabilizzata si può paragonare ad un quarzo. Ovviamente durante l'ascolto prolungato bisogna agire, con sapienza, mediante i due condensatori variabili ad aria (si vedono in alto), di piccola capacità che fanno da verniero. Per il riferimento di frequenza, dato che non è dotato di scala, mi affido al frequenzimetro esterno, collegato con un piccolo link (non si vede perchè coperto dalle due stecche di legno) alla sezione oscillatrice della ECH42.

Alessandroprof

inviato il 03 Marzo 2020 ore 1:36

Domani, posterò altre foto con particolari di altri ampli.

Jacopo Pasqualotto

inviato il 03 Marzo 2020 ore 10:16

Interessantissimo il trucco dei condensatori a tubetto ! Attendo gli ampli.

Alessandroprof

inviato il 03 Marzo 2020 ore 10:19

Sto facendo le foto.... MrGreen

Lorenzomira84

inviato il 17 Maggio 2020 ore 1:13

Ho visto un filmato su National geographic di come sono costruite le valvole.... Meraviglioso....

Alessandroprof

inviato il 17 Maggio 2020 ore 5:37

Io ci sono nato con le valvole....... grazie del passaggio.
